Подать линейный сигнал на микрофонный вход ft857

[EW8K]

Подскажите как подать линейный сигнал на микрофонный вход ft857,хочется поэкспериментировать с сигналом.

[EW1CD]

Посмотрите здесь может найдете:

http://www.iz0inx.it/autocostruzione/MicCat.htm

http://www.hamradio.selfip.com/i6ibe/

[EW8K]

Спасибо за ссылки,но вопрос в другом:как 250мВ линейного выхода микшера подать в микрофонный вход?Как снизить напряжение не ухудшив качество?

[EW3MM]

как 250мВ линейного выхода микшера подать в микрофонный вход?Как снизить напряжение не ухудшив качество?

Лучше применить трансформатор 12:1, который обеспечит -26dB.
Цитата из http://www.nu9n.com/tx.html
"If you will be converting a "Line-Level" signal to a "Mic-level" signal, the best transformer for this application would be the 12:1 JT-DB-E providing about -26dB of attenuation."

[EW4DX]

А резисторами никак?

[EW2GI]

А резисторами никак?

А где гарантия,что не сожжет ,а так хоть развязка.

[EW8K]

Пробую транс.,кто ещё подскажет?

[EW2CC]

Это что прикол или очередной стёб ?

[EW8CG]

На вопросах далеко не уедешь. Перед сном читаете основы радиотехники. Самообразование великая вещь 73!

[EW1MM]

Подскажите как подать линейный сигнал на микрофонный вход ft857,хочется поэкспериментировать с сигналом.

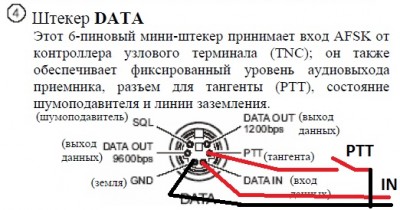

А не пробовали подавать линейный сигнал сзади на 6 pin разъем DATA (data in)???
При этом РТТ тоже брать с этого разъема.

[EW4DX]

При этом РТТ тоже брать с этого разъема.

Неправильное предложение.

[EU4DGC]

Подскажите как подать линейный сигнал на микрофонный вход ft857,хочется поэкспериментировать с сигналом.

Недавно с коллегой EW4FGC, проводили эксперемент с входным сигналом на микрофонном входе ft857-го. Задача стояла подключить цифровой магнитофон собственного изготовления для работы в тестах. Из разных источников было выяснено что на микрофонный вход можно подавать от 5 до 100 мв.
Замеры проводил на осциллографе. С микросхемы цифрового микрофона сигнал шел с уровнем 500 мв. Сигнал довольно высокий для микрофонного входа. Поэтому его необходимо было понизить. Для теста выбрал два варианта. Переменный резистор 100к последовательно и резисторный делитель до уровня в 100 мв.
При последовательном подключении 100к - резистора не удалось добиться приемлемого качества даже при 0-м усилении микрофона. Да и это не по феншую.
При использовании резисторного делителя все вопросы отпали. Качество звука как минимум не ухудшилось. Если добавить конденсатор и трансформатор 1:1, можно добиться гальванической развязки и не опасаться за трансивер и компьютер или др. устройство подключенное к трансиверу. Хотя при всем этом не надо забывать простые правила подключения любой дополнительной аппаратуры к трасиверу. Конечно можно подключить трансформатор с необходимым коэффициентом трансформации для понижения входного уровня.
У меня не было задачи получить сигнал ESSB качества, поэтому меня устроил вариант с резистивным делителем и трасом 1:1.
Это один из вариантов решения вашей проблемы. И только вам решать по какому пути пойти.

[EW1MM]

При этом РТТ тоже брать с этого разъема.

Неправильное предложение.

Это был вопрос, а не предложение.

"А не пробовали подавать линейный сигнал сзади на 6 pin разъем DATA (data in)???"

[EU4DGC]

При этом РТТ тоже брать с этого разъема.

Неправильное предложение.

Это был вопрос, а не предложение.

"А не пробовали подавать линейный сигнал сзади на 6 pin разъем DATA (data in)???"

А зачем? У топик стартера стоит задача поэксперементировать с сигналом на микр. входе. Из этой фразы делаю вывод, что человеку программными средствами необходимо в реальном времени изменять сигнал. Т.е. как минимум эквалайзер, компрессия. Это самый дешевый вариант получения так называемого ESSB качества сигнала.

То что предлагаете вы, это вариант для работы в digi модах. Ну а если вы все таки предлагаете подавать сигнал через разъем DATA, то по моему мнению это все таки через "задницу", в прямом и переносном смысле.

[EW3MM]

То что предлагаете вы, это вариант для работы в digi модах. Ну а если вы все таки предлагаете подавать сигнал через разъем DATA, то по моему мнению это все таки через "задницу", в прямом и переносном смысле.

Все прекрасно работает через "задницу".

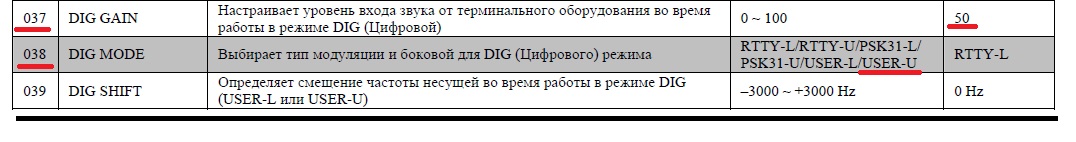

Меню 38 - выбрать USER-U и digi отключиться.
Меню 37 - уровень (50).
Проверено лично - работает как надо. При этом PTT брать с разъема DATA. Так же остается рабочей штатная гарнитура, если нажимать PTT на ней.

[EU4DGC]

Я не исключаю возможность работы и подачи сигнала в таком режиме. Все субъективно. Нет даже так. Под конкретные задачи. Но на подкорку записал.

[EW1MM]

EU4DGC писал(а):
То что предлагаете вы, это вариант для работы в digi модах. Ну а если вы все таки предлагаете подавать сигнал через разъем DATA, то по моему мнению это все таки через "задницу", в прямом и переносном смысле.

Ну это по-вашему мнению.
Однако именно так делают во многих трансиверах, например, FT-2000, TS-590S и др.
PTT в этом случае тоже берется с разъема "DATA".
Dелается это для того, чтобы обойти встроенный в трансивер микрофонный усилитель и подать уже усиленный и обработанный сигнал непосрественно на балансный модулятор трансивера.
Сделано это разработчиками трансиверов, о чем в той или иной степени отражено в мануале на трансивер.

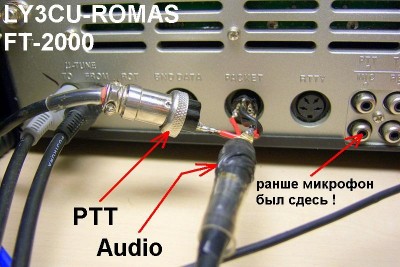

См. на фото разъем Packet.
Аудио подается с внешних блоков.

[EW1MM]

Вопрос:
Что в FT-857D действительно нет системы "Самоконтроль" при работе SSB?

[EU2AWA]

Тогда какой болван назвал этот разъём "DATA"? Не логичнее ли было "Line in".

[EU4DGC]

To ew1mm

Да я не спорю. Спасибо за развернутый ответ. Каждому свое. Я не очень жалую цифру, поэтому такой вариан включения моего цифрового магнитофона предпочтителен. Спасибо за наводку. Но возникает закономерный вопрос. Если на микрофонный вход желательно подавать сигнал не более 100 мВ, тогда какой уровень сигнала можно подать на разъем DATA.

[EW1MM]

Если на микрофонный вход желательно подавать сигнал не более 100 мВ, тогда какой уровень сигнала можно подать на разъем DATA.

Где так написано в FT-857D про 100 мВ на входе МУ?
Нет таких микрофонов, которые развивали бы такое напряжение.
Обычно 1-3 мВ, электретники до 15 мВ.
Там на входе МУ стоит транзистор и 100 мВ как бы ему 'это много на вход.
В зависимости какой применяется трансивер в цифровых видах я подаю на разъем DATA (сзади) - 80-100 мВ.

[EW1MM]

во блин,тут смотрю тема про ESSB мДаааа ! значит тут не мое место.Помню хорошо 5 лет назат очень болел под ESSB, зделал и ушол пусть теперь другие мучается


Тема немного о другом.

Подскажите как подать линейный сигнал на микрофонный вход ft857,хочется поэкспериментировать с сигналом.

Обычно линейный НЧ-сигнал подают непосредственно на узел формирования SSB сигнала,
минуя встроенный в трансивер МУ.

[EW1MM]

Все прекрасно работает через "задницу".
Меню 38 - выбрать USER-U и digi отключиться.
Меню 37 - уровень (50).
Проверено лично - работает как надо. При этом PTT брать с разъема DATA. Так же остается рабочей штатная гарнитура, если нажимать PTT на ней.

Выполнил как написано, но при нажатии на РТТ (разъем DATA) в антенну излучается на полную мощность тональник.
В меню 38 выбрано USER-U. Может что-то еще следует сделать?
Задача - подать линейный НЧ-сигнал на SSB-фомирователь минуя встроенный в трансивер
FT-857D микрофонный усилитель.

[EW1MM]

Ждал ответа, как соловей лета.
Ладно, сам докопаюсь.

[EW3MM]

Ждал ответа, как соловей лета.

Честное сказать - просто нечего ответить.
Делал/настраивал товарищу, правда, на FT-897 - все работает по сей день. Причем, приследовалась цель формирования ESSB + внешний микрфон + естественно, фильтр INRAD 2.9.
Не знаю, в чем у Вас проблема.
