Наша самодельная КВ аппаратура

[ew6ba]

Добрый вечер, уважаемые коллеги!!
Просматривая российские и украинские сайты, посвященные HAM-radio, все мы видим огромное количество различных конструкций - трансиверов, приемников, синтезаторов частоты,согласующих устройств, PA и прочего. Неужели в РБ не осталось конструкторов??? Нечасто мне попадаются конструкции земляков, а если и попадаются, то в основном на их персональных сайтах или на тех же российских. Давайте все, кто что-то сделал своими руками за последние годы, будем выкладывать здесь фотографии, а если есть, то и рисунки печатных плат и схемы этих конструкций. Пусть оно не очень красиво смотрится ( как у меня), но оно работает и приносит пользу. Даже если это известная конструкция, а вы ее просто повторили, настроили и она работает, то тоже выкладываем.
Это не для парада. Возможно, кому-то еще пригодится ваш опыт, да и хотелось бы немного встряхнуть творческую мыслю и , возможно, натолкнуть кого-то на новую идею или конструкторское решение... А там может быть и к нам на QRZ.BY начнут заходить коллеги из зарубежья за схемами и идеями.
Я не считаю себя "крутым конструктором" и немного неловко себя чувствую, но я начинаю....прошу не ругать за внешний вид моих поделок, так уж у меня получается....
Тема - близнец по УКВ аппаратуре находится в разделе "УКВ железо".

[ew6ba]

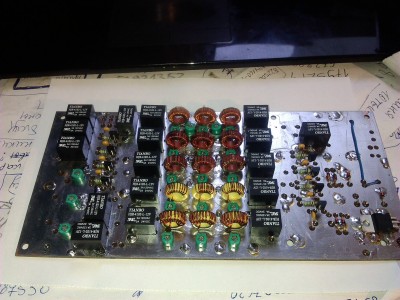

Узкополосный преселектор КВ диапазона от EW1MM. Добавлены отключаемые УВЧ на 2Т939А и аттенюатор на 20 дБ. Видимо в связи с не очень удачным монтажом, пришлось сделать переключаемый коэффициент связи (малогабаритный галетник переключает емкости) между контурами. Рисунок печатной платы изменен и доработан. Собран в корпусе от компьютерного БП. Преселектор дает очень заметный эффект на перегруженных НЧ диапазонах и очень облегчает жизнь многим несложным буржуйским аппаратам с преобразованием вверх ( например как мой TS-140S). Эфир становится "прозрачнее", снижается общий уровень шума на диапазоне, лучше читаются слабые сигналы.

[ew6ba]

Согласующее устройство по схеме Т-образного ФВЧ. В горизонтальной ветви - стандартные переменные емкости 12-495 пФ, в вертикальной ветви ( на землю) - индуктивность с переключаемым отводом. Из достоинств: требуются меньшие номиналы переменных емкостей и хорошая защита трансивера от статического электричества.

[ew6ba]

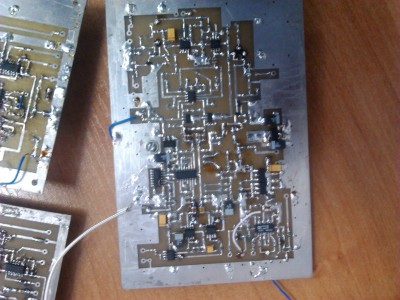

Трансивер MiniYes. Основная плата и ДПФ с диодной коммутацией..

[ew6ba]

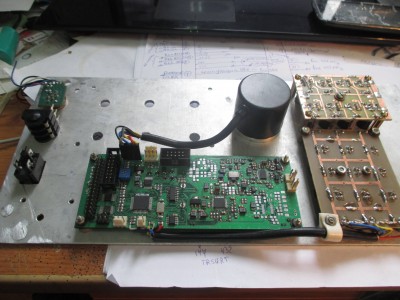

Синтезатор для Минийес на 2-х строчном индикаторе от RD3AY.
Плата трансивера и синтезатор работают, комплект был проверен дома на прием и на передачу в разложенном на столе виде, но до корпуса пока не дошло , все интересы на УКВ...

[ew6ba]

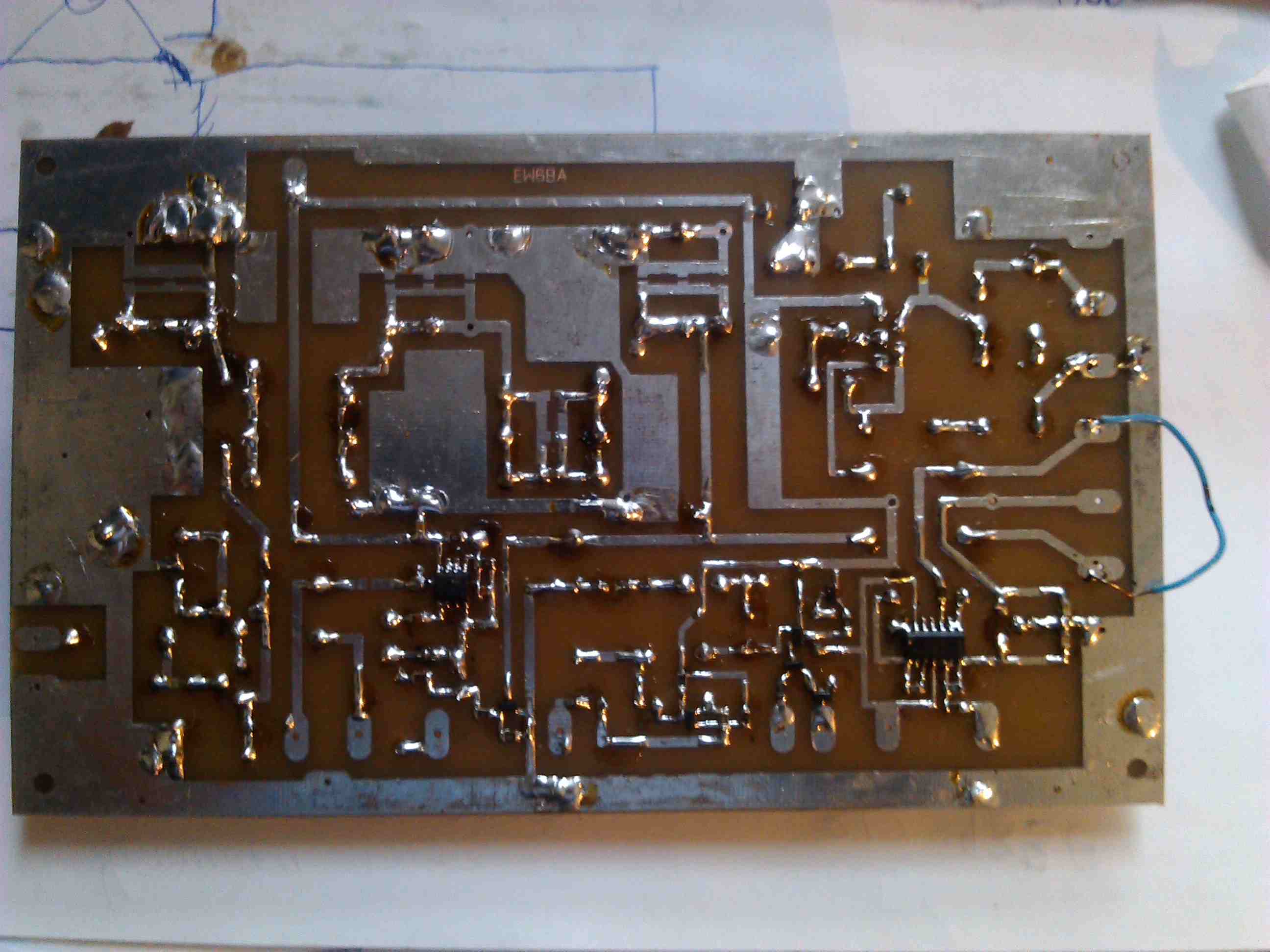

Мой будущий проект базового трансивера диапазона 21-30 МГц для работы с УКВ трансвертерами, еще в разработке. Планирую использовать с ним синтезатор "Воробей" от Геннадия Завидовского UA1ARN. Пока тракт RX\TX еще не готов, а синтезатор уже работает и ждет своего часа...

[vladem]

Мой будущий проект базового трансивера диапазона 21-30 МГц для работы с УКВ трансвертерами, еще в разработке. Планирую использовать с ним синтезатор "Воробей" от Геннадия Завидовского UA1ARN. Пока тракт RX\TX еще не готов, а синтезатор уже работает и ждет своего часа...

Красиво! Всех с наступающим 2014! Здоровья и Счастья!

[ew6ba]

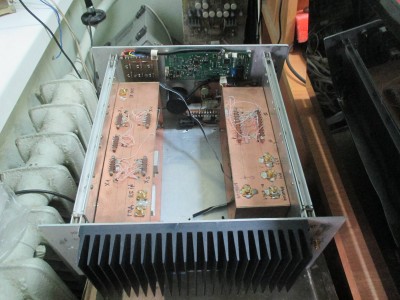

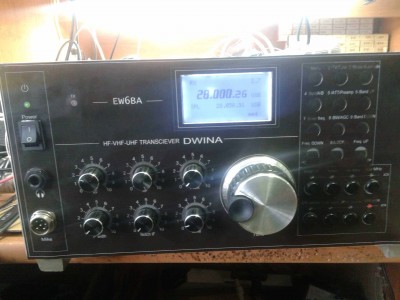

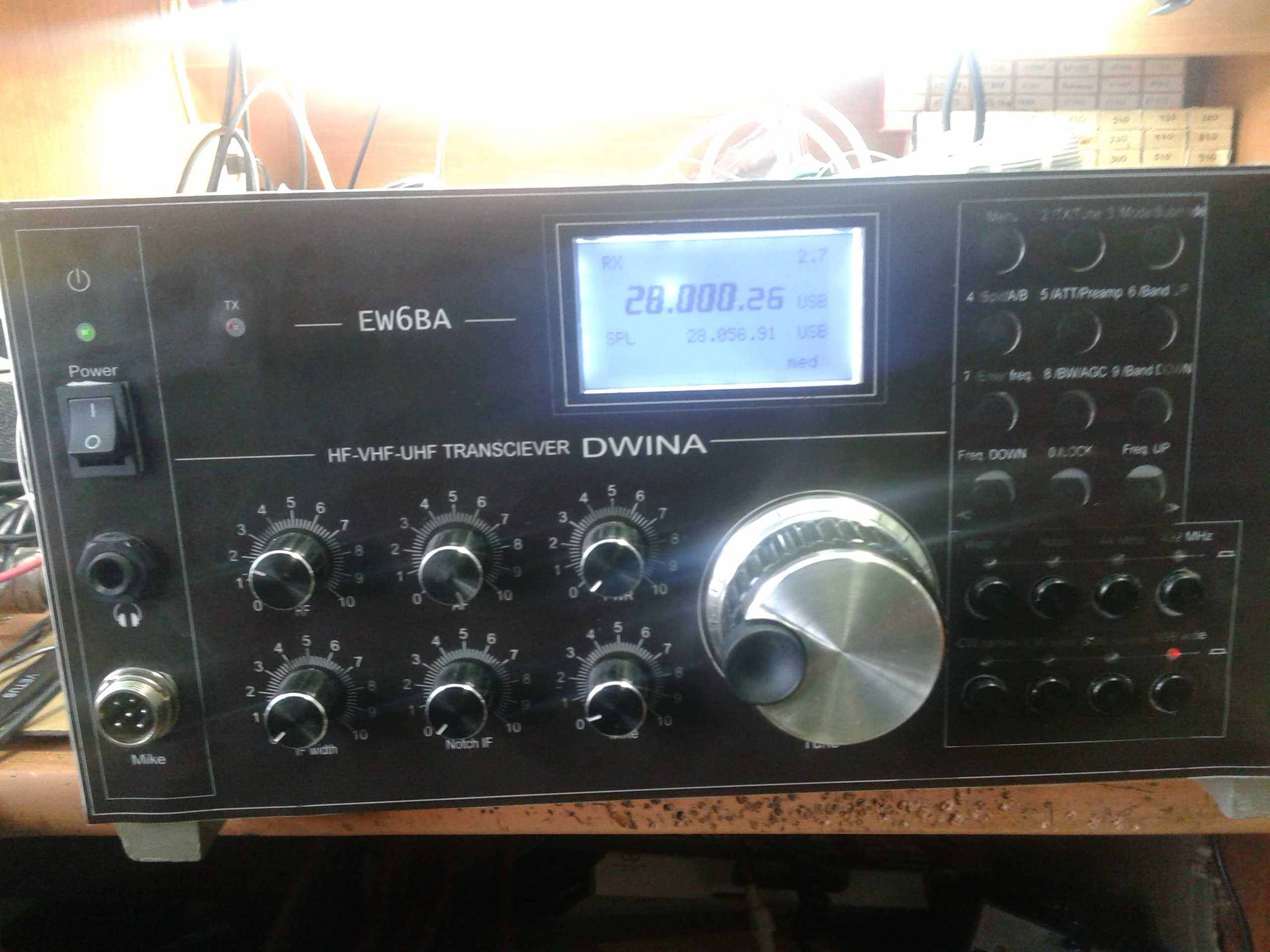

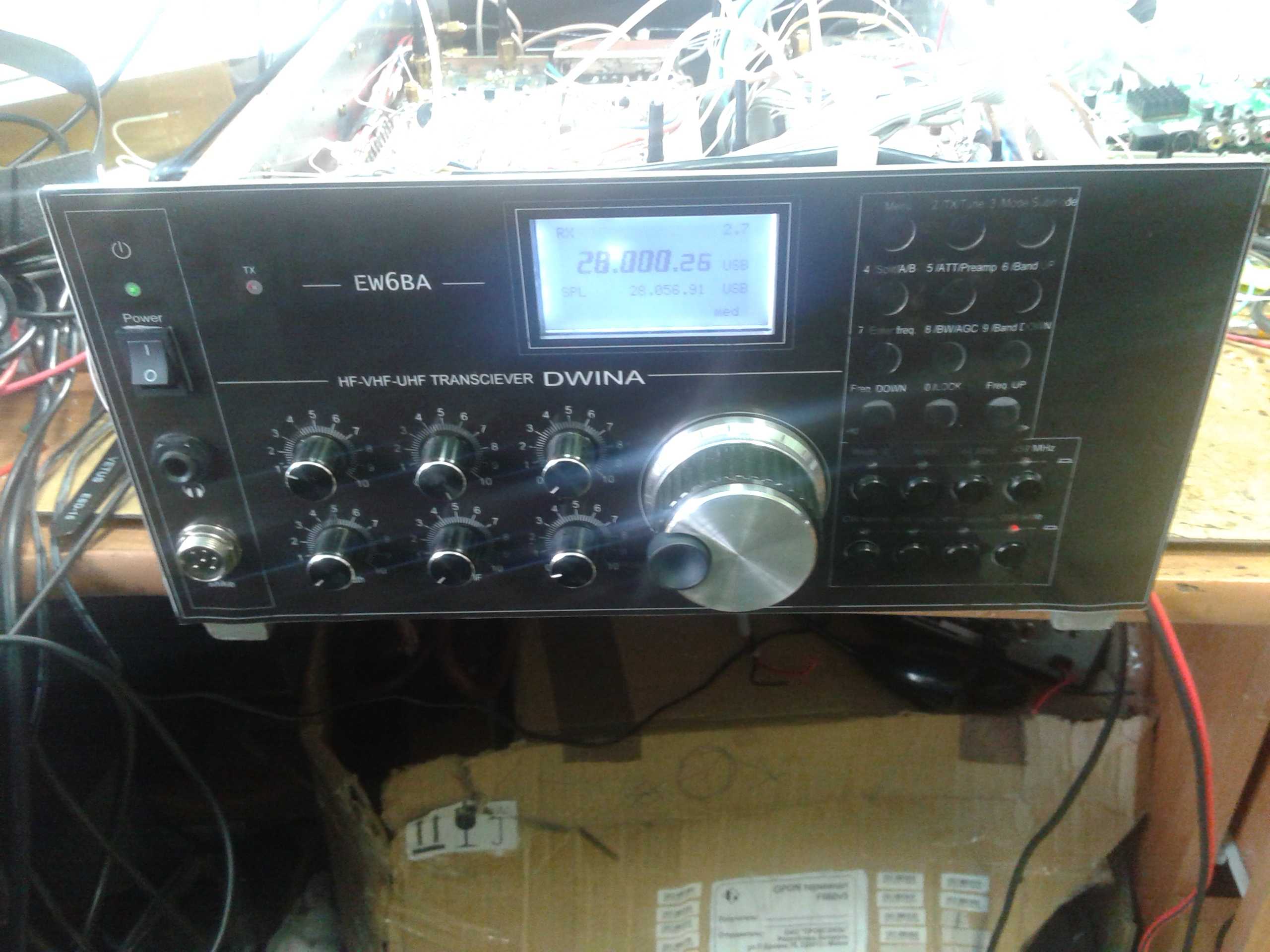

Ранее, в сообщениях этой темы я упоминал , что собираюсь делать базовый КВ трансивер, специально для использования с УКВ трансвертерами. Прошло всего лишь 3 года и трансивер появился на свет...Делал я его не спеша, много чего пришлось переделывать по несколько раз, вобщем, получился такой полигон для отработки разных схемотехнических решений. Мне было очень интересно. Не буду говорить, что получился какой-то выдающийся аппарат, но тем не менее предварительные измерения мне нравятся! В цифрах подробностей пока нет, но трансвертеры 144 и 432 МГц входящие блоками в состав трансивера и ради которых вобщем-то все это и затевалось я немного обмерил и писал об этом в теме УКВ аппаратуры. Основная часть схемы - блоки ВЧ, ПЧ и НЧ созданы на основе конструкции Ильи Усихина RW3FY, Моей задачей было приспособить его схемы к моим задачам, кое-что изменить или упростить и при этом ничего не испортить в тракте обработки сигнала. Синтезатор "Воробей" от Геннадия Завидовского. Покупал у него печатные платы с запаянной процессорной частью, остальное сам...
Результат предварительной настройки блоков и их измерений, пока приносит надежду, что в УКВ эфире мне будет работать намного комфортнее чем раньше.
Потихоньку буду выкладывать информацию по трансиверу, возможно кому-то будет интересно или поможет полученный мной опыт при его настройке... Пока немного фото по блокам и внешнему виду.

[ew6ba]

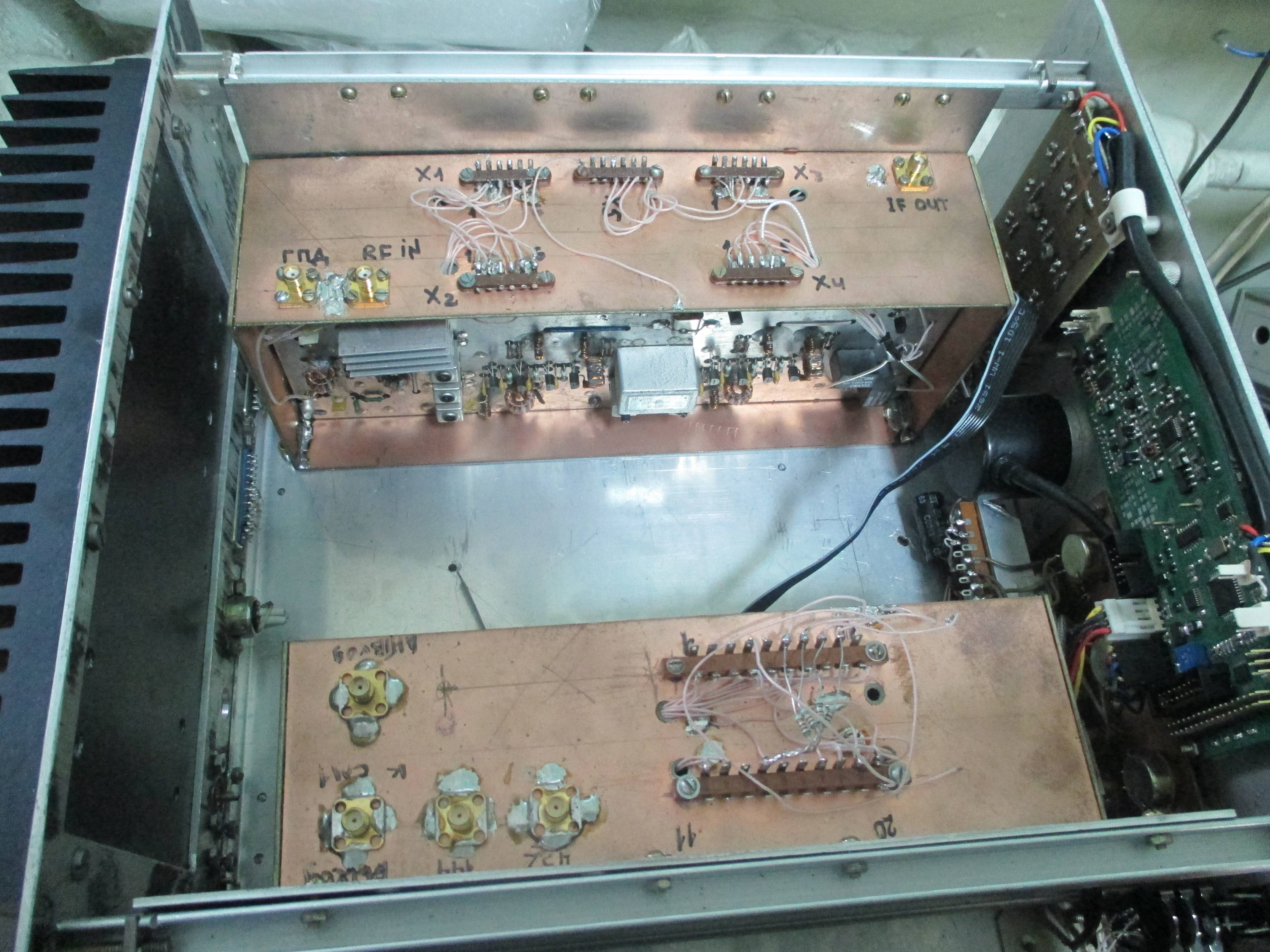

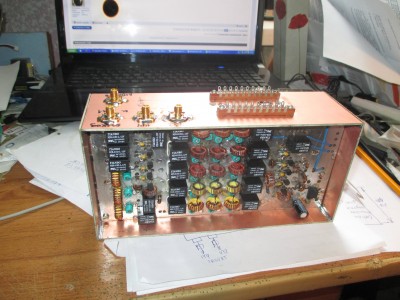

Весь тракт обработки сигналов в режимах RX\TX условно разбит на 3 блока - Блок ВЧ, Блок ПЧ, Блок НЧ. Каждый блок состоит из 2-х плат, которые запаяны в коробку из стеклотекстолита. Каждая плата блока экранирована от второй платы внутренней сплошной перегородкой.

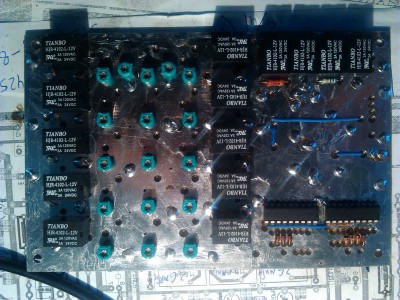

Блок ВЧ состоит из двух наборов одинаковых 3-х контурных полосовых фильтров (от Э.Реда) включенных последовательно через реверсивный каскад на 4-х транзисторах J310. Оба ПДФ расположены на разных платах и соответственно экранированы друг от друга для уменьшения пролаза...Также блок ВЧ содержит Дешифратор на 12 диапазонов (с учетом УКВ) выполнен на 74HC154D+инверторы+ULN2803, отключаемый УВЧ на +12 дБ и отключаемые аттенюаторы на 10,20,30 дБ. Там же есть отдельный полосовой фильтр 28 МГц для трансвертеров. Так как в этом трансивере КВ диапазоны являются дополнительным бонусом и все было задумано только как аппарат на 28 Мгц, то все КВ диапазоны без 10 МГц (все равно нет антенны на этот бэнд) перекрываются 5 субоктавными ПДФ от Э.Реда. На 144 и 432 МГц включаются блоки соответствующих трансвертеров.
Используется много реле, так как , к сожалению, Геннадий Завидовский не изменил прошивку синтезатора под мои "хотелки" (но никто никому ничего не должен и поэтому я без обид). Поэтому пришлось кое-что делать не самым оптимальным путем.

[ew6ba]

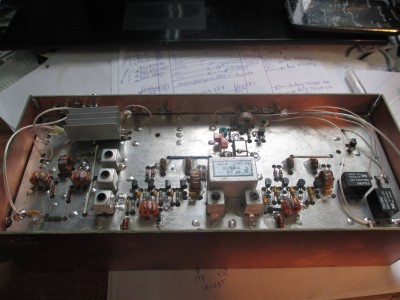

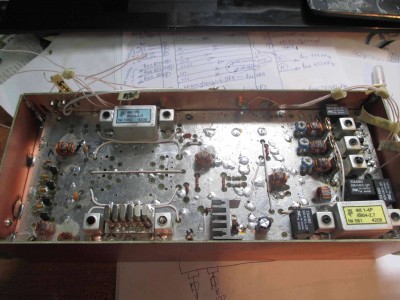

Блок ПЧ получился пожалуй самым "навороченым". Блок содержит: ключевой смеситель на FST3125 + диплексер + реверсивный каскад на 4-х J310 + 8 кристальный КФ от Avers + реверсивный каскад на 4-х J310 + режекторный фильтр на 3-х кристаллах + плавное сужение полосы пропускания +усилитель на AD605A в двухтактном включении (охваченный АРУ) + набор из 4-х шт. 8-ми кристальных кварцевых фильтров на разные полосы пропускания CW и SSB широкие и узкие (переключение их с помощью специализированных ключей ADG713)+ согласующий каскад усиления на 4-х J310 (нереверсивный , каскад с общим затвором)+ генератор CW

[ew6ba]

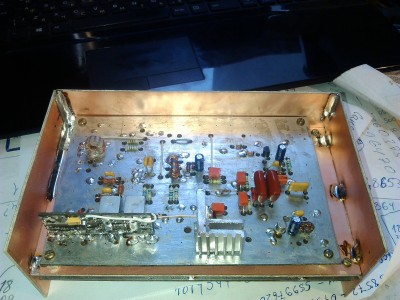

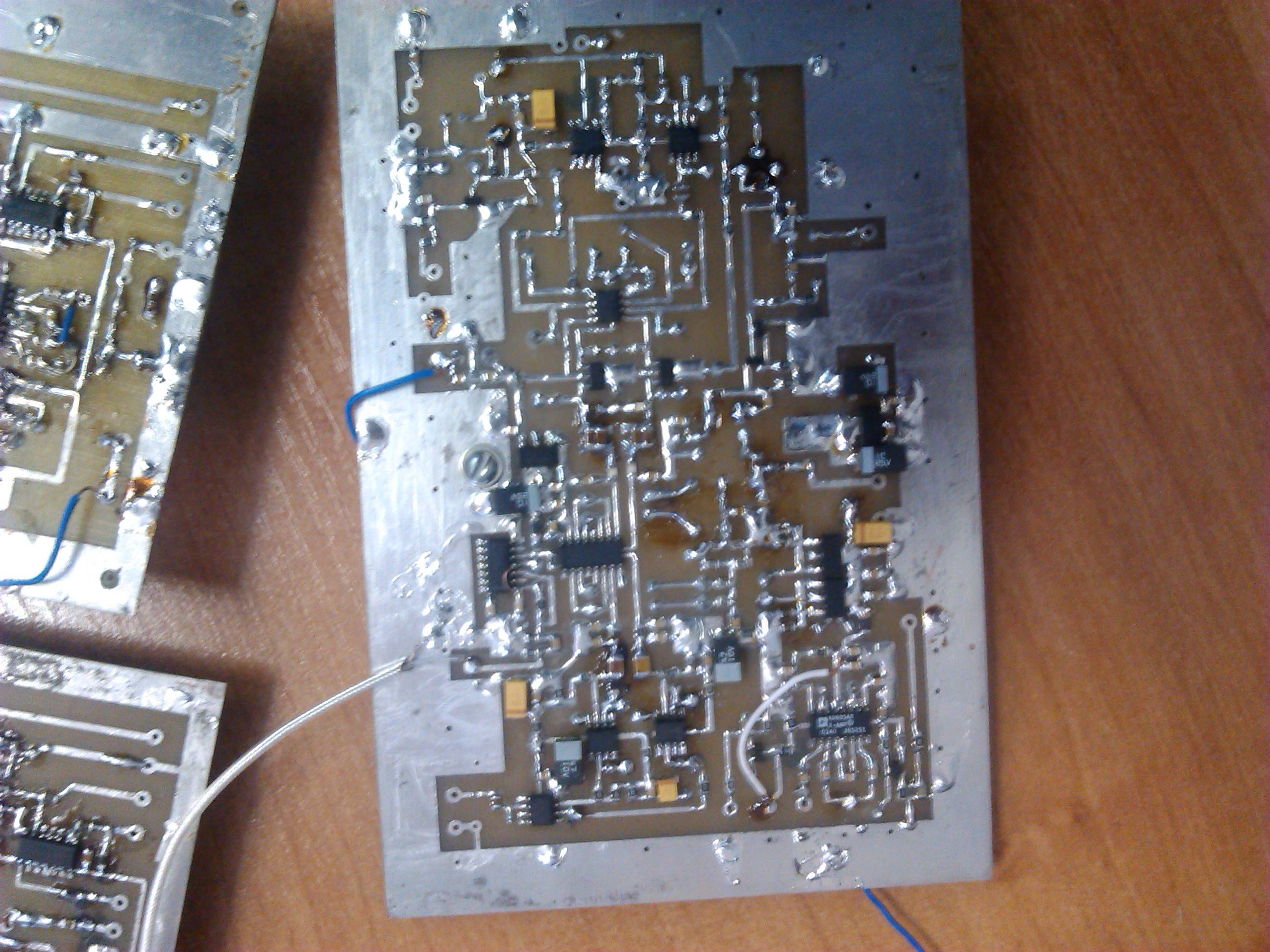

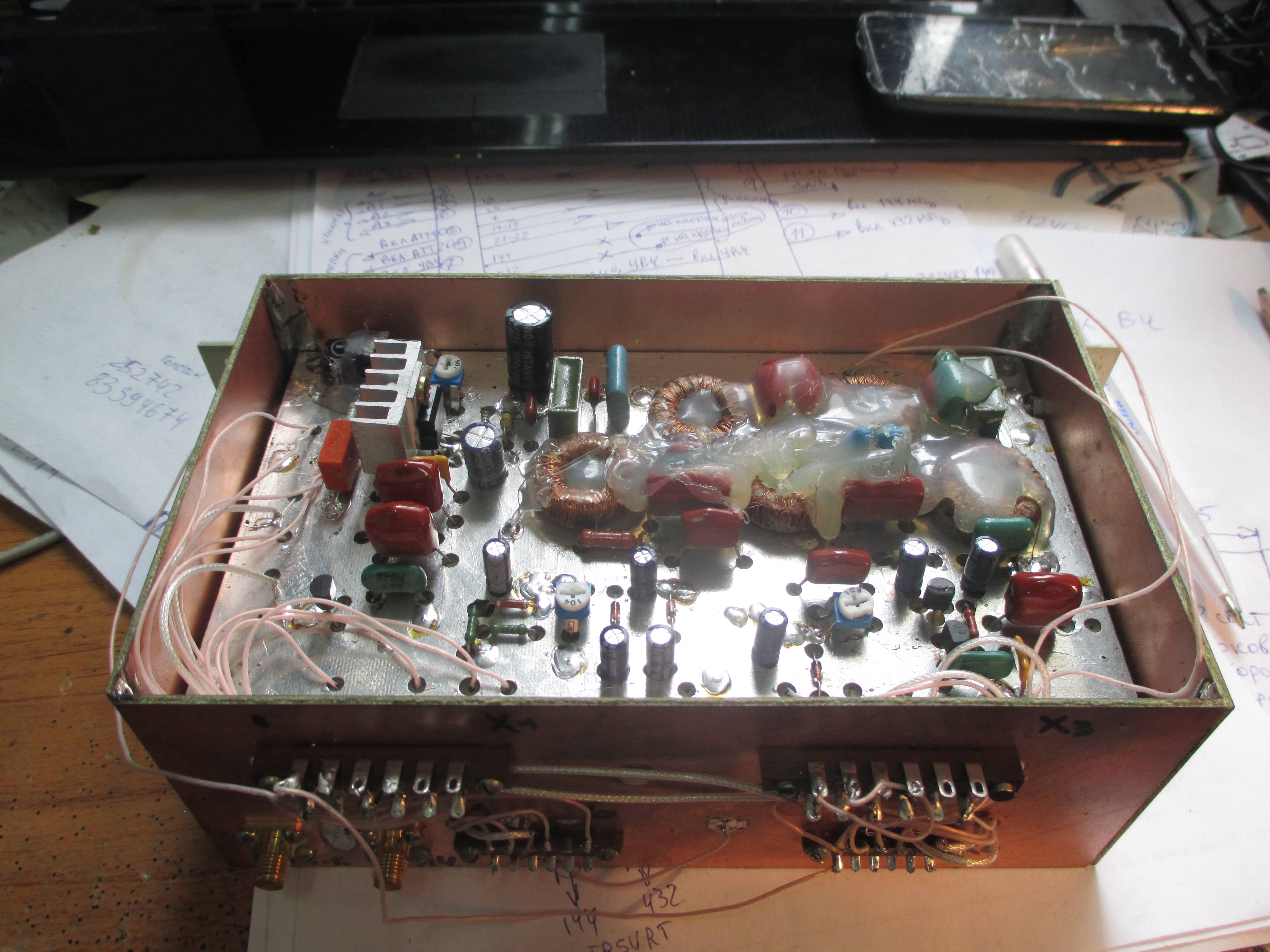

Теперь хочу подробнее рассказать о блоке НЧ трансивера. Его можно использовать в любом трансивере. Он также состоит из двух плат. Одна плата - действительно НЧ, там находится: оконечный каскад НЧ на любимой м/сх TDA2003 + замечательный LC полосовой фильтр по НЧ от К.Пинеля + операционники линейного выхода + VOX и что-то еще по-мелочи. На второй плате расположены: последний каскад УПЧ приемника на AD605A в двухтактном включении ( или точнее сказать в дифференциальном включении двух микросхем, находящихся в одном корпусе) здесь также заведена АРУ/РРУ + SSB детектор на ADG774B. На двух ключах ее собран SSB детектор, а на оставшихся двух ключах - DSB модулятор канала TX. Оба тракта выполнены в дифференциальном включении.
Опорный гетеродин синтезатора делится на 2 с помощью 74HC74 и подается одновременно на все ключи этой м\сх . Также на плате есть микрофонный усилитель, ОУ линейного входа НЧ канала TX + ОУ и ЭП DSB модулятора, который также работает в дифференциальном включении. Мне
настолько понравилась работа DSB модулятора, что я даже не думал, что так бывает - для подавления несущей, здесь вообще не нужно никакой подстройки и она здесь даже не предусмотрена. Все получается за счет симметрии схемы и качественного изготовления ключей ADG774 и ОУ OP27 от ф.AD. Есть также простая цепь АРУ (или ALC) в цепи формирования DSB сигнала, которая управляет усилением микрофонного тракта. Несущая в выходном сигнале трансивера не обнаружена даже с помощью анализатора спектра...Правда это на уровне малых сигналов до 1 Вт. Посмотрим что будет при полной мощности. SSB детектор на ADG774 также оставил самые приятные впечатления - шума при закороченном входе блока вообще не слышно! При полной громкости надо прикладывать ухо к динамику чтобы услышать еле слышный легкий шумок. При подаче сигнала ПЧ на вход блока , легко различался уровень в 2-3 мкВ на входе. При больших сигналах ограничение синусоиды происходит во всех каскадах строго симметрично для обоих полуволн... Насчет симметричного ограничения - это же касается и всего тракта формирования DSB.

[ew6ba]

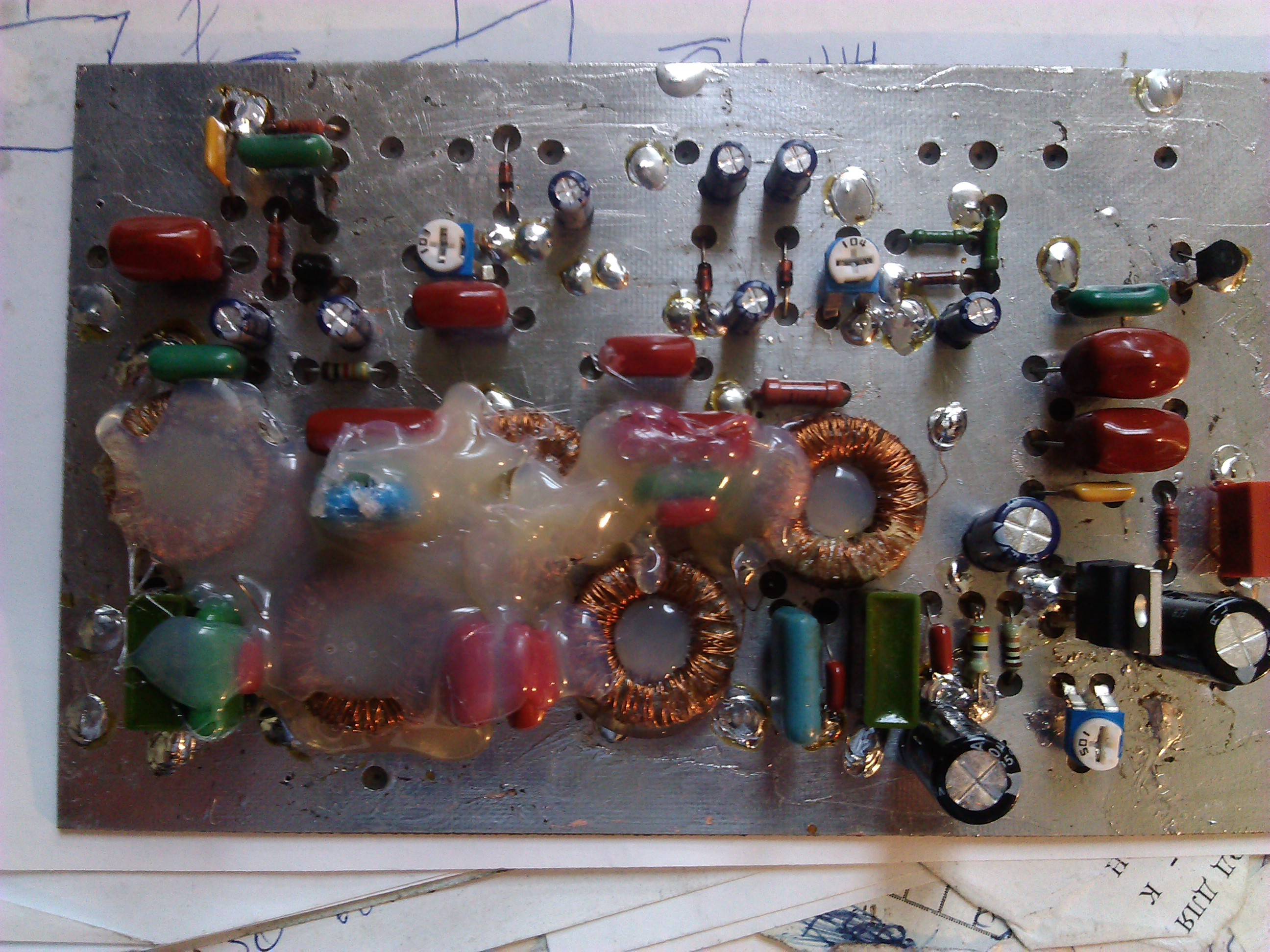

Хочется рассказать про LC полосовой фильтр по НЧ. Третий раз его делаю и все время восхищаюсь его работой!!
АЧХ этого фильтра имеет красивую колоколообразную форму с очень приличным коэффициентом прямоугольности! Недаром Кир Пинель говорил, что его применение в тракте НЧ равносильно использованию дополнительного кварцевого фильтра по ПЧ, его так и называют - ЭМФ по НЧ. Емкости фильтра легко подобрать из 2-3-х штук К73-17. Катушки тоже можно намотать за пару часов на любых кольцах 2000 - 3000 НН(НМ). Большие диаметры предпочтительней - меньше придется мотать и позже наступает насыщение. Только обязательно контролировать полученные номиналы измерителем LC.
Нашел кучку одинаковых К20х12х6 с маркировкой М2000НМ-1 . Провод выбрал 0,18 - с ним удобнее всего работать. Более тонкий - 0,12 и рвется , и петли получаются, и активное сопротивление на 22 мГн получилось аж 6 Ом. Намотал пробных 10 витков, измерил индуктивность - 126 мкГн кажись получилось. Пересчитал - получил проницаемость кольца 2100 , вроде бы неплохие кольца, сходится с написанным. Пересчитал сколько нужно витков для 22, 44 и 88 мГн - получилось 132 втк, 186 и 264 втк. соответственно. Намотал все кольца часа за 4 с перекурами .. До этого я делал фильтры на кольцах с наружным диаметром и 12 и даже 10 мм для уменьшения габаритов. Провод брал тогда 0,1 или 0,12 мм и с ним было мороки много, чуть что - рвется...а в конце намотки еще и челнок может не пролазить в окно
Для намотки использую самодельный челнок, спаяный из 2-х медных проволочек Ф1 мм примерно, концы их разведены под небольшим углом, ну это и так все знают, зря описываю.. Конденсаторов набрал кучку К73-17 и аналогичных по виду импортных, так как их много накопилось и они вполне хороши на этих частотах, да и нестабильность емкости от температуры и от механических воздействий у них очень малая, хорошие конденсаторы для этих целей.
По виткам я промахнулся совсем немного, везде пришлось отматывать только по 5-10 витков. Видимо разброс по проницаемости у колец небольшой. Емкости нужного номинала набрал довольно быстро, некоторые получились точнее чем 0,5 процента. Например, емкость 0,638 мкФ набрал всего из двух емкостей 0,33 мкФ (у меня их был всего десяток) и получил 0,635 мкФ - если отклонение посчитать в процентах, то нормально вроде бы... Остальные емкости получились составленными из 3-х конденсаторов. 1,27 мкФ например получился из : 1 мкФ + 0,18 мкФ + 0,1 мкФ. Перебрал всего по несколько штук каждого номинала....Все-таки хорошо что есть разброс параметров номинала. С катушками сложнее. Намотать я намотал, но это было только пол дела. Как только залил катушки клеем Момент прозрачный - индуктивность поехала вверх процентов на 10 - 15. Из опыта помню, что когда клей испарится и высохнет должно все вернуться назад. Вернулось но не совсем, пришлось все катушки после заливки снова перемерять, кое-где по 1-2 витка пришлось отматывать или доматывать. На катушках 88 мГн - 1 виток дает почти 1 мГн. После этого думал, что катушки стали стабильны, но нет, если руками немного сжать кольцо с намоткой, то индуктивность уходит вверх, немного, но неприятно. Запаял фильтр на плату, запаивая, уже на плате, еще раз промерил все L и С - вроде бы все в норме....и залил всю конструкцию клеем из термопистолета
Да, забыл сказать, что к расчитанному кол-ву витков я добавил витков по 10 - 15 на всякий случай, и вот от них уже пришлось отматывать назад по 5-10 витков... Реально наматывал я, насколько помню, 140 витков, 200 витков и 280 витков.
Кстати, делал я раньше полосовые фильтры по НЧ и на операционниках, но почему-то с ними уши устают быстро и как бы чего-то не хватает, как будто шумовая пелена какая-то...А вот с этим фильтром такого нет - просто отдыхаешь в эфире, всем рекомендую !!
К сожалению АЧХ метра на НЧ у меня нет, чтобы показать наглядно картинку, поэтому снимал АЧХ по точкам с генератором Г3-111 и вольтметром В3-39 (параллельно еще смотрел осциллографом). Границы АЧХ по уровням:
- 40 дБ от 107 Гц до 5200 Гц,
- 20 дБ от 220 Гц до 3850 Гц
- 6 дБ от 290 Гц до 2800 Гц,
-3 дБ от 310 Гц до 2600 Гц.
Неравномерность АЧХ в полосе прозрачности измерить не смог, там все ровно с точностью до милливольт!!! Уровень сигнала при котором начинается насыщение сердечников и соответственно искажения синусоиды я также не смог увидеть, так как намного раньше уходит в ограничение оконечник на TDA2003. Уровень сигнала на входе платы при котором начинается ограничение в TDA2003 - 560 мВ при этом на выходе TDA2003 - 12 В пик-ту-пик ( питание 14 В).
Я должен сказать , что результат получился гораздо лучше, чем был на маленьких кольцах, так как там приходилось следить за уровнем сигнала, заметные искажения синусоиды именно после фильтра все же бывали при максимальных уровнях по НЧ. Ну и неравномерность АЧХ какая-то все же была заметна.
Считаю еще важным моментом - это применение на входе фильтра именно такого составного эмиттерного повторителя как у автора DM-200x. У него крайне малое выходное сопротивление - видимо, доли - единицы Ом. Согласование с фильтром получается при последовательном резисторе 200 Ом на входе фильтра. При этом будет какое-то дополнительное затухание из-за образовавшегося делителя: (R выхода повторителя + 200 Ом : 200 Ом входного) + Ку самого ЭП = 0,5- 0,7 .... Это не проблема, зато получаем отличное согласование по входу, на которое ничто не влияет и высокое входное сопротивление по входу платы - можно подключать к любому детектору, операционнику и т.д.. Выход фильтра нагружен на 200 Ом а затем на высокое входное сопротивление TDA2003, согласование на 200 Ом здесь также сохраняется.
Схемы и печатные платы описываемого блока НЧ в архиве прилагаю.
Всем удачи! 73!!

[ew6ba]

Да, если для получения сигнала опорника в синтезаторе частоты используется DDS
AD9834 или аналогичная из серии AD98xx и на выходе синтезатора будет маловат уровень сигнала опорного генератора 8,865 х 2 = 17,73 МГц , то нужно применить дополнительный усилитель. Например такой который есть на принципиальной схеме блока НЧ. Там заодно есть дополнительно и двухконтурный полосовой фильтр на эту частоту, что немного почистит выходной сигнал. Здесь прилагаю печатную плату этого усилителя. Плата маленькая, поэтому я запаял ее вертикально со стороны сплошной фольги на плате блока НЧ, поближе ко входу 74HC74

P.S. Прошу не судить строго за качество печатных плат и монтажа. Я никогда не делал платы профессионально, а только для своих нужд и только для ЛУТ. Поэтому я не соблюдал правила где и в каком слое что должно располагаться так как всегда стараюсь сделать разводку только в одном слое. А второй слой - сплошная фольга на противоположной стороне... Если мне где-то надо сделать переход, а места для разводки в одном слое просто нет, то ставлю в таких местах не SMD, а обычные выводные детали - резисторы, конденсаторы (ставлю их не поверх SMD монтажа, а конечно же с противоположной стороны платы - там где слой "земляной фольги") и таким способом перепрыгиваю туда, куда мне нужно. Поэтому и монтаж здесь не чисто SMD, а скорее гибридный....
Если хоть что-то из выложенного кому-то пригодится, то буду только рад.... Если будет какой-то интерес, то продолжу дальше и по остальным блокам.
73!! С уважением, Виталий

[EU4A]

... Если хоть что-то из выложенного кому-то пригодится, то буду только рад.... Если будет какой-то интерес, то продолжу дальше и по остальным блокам...

Отличная работа, Виталий!
Продолжайте делиться.

[ew6ba]

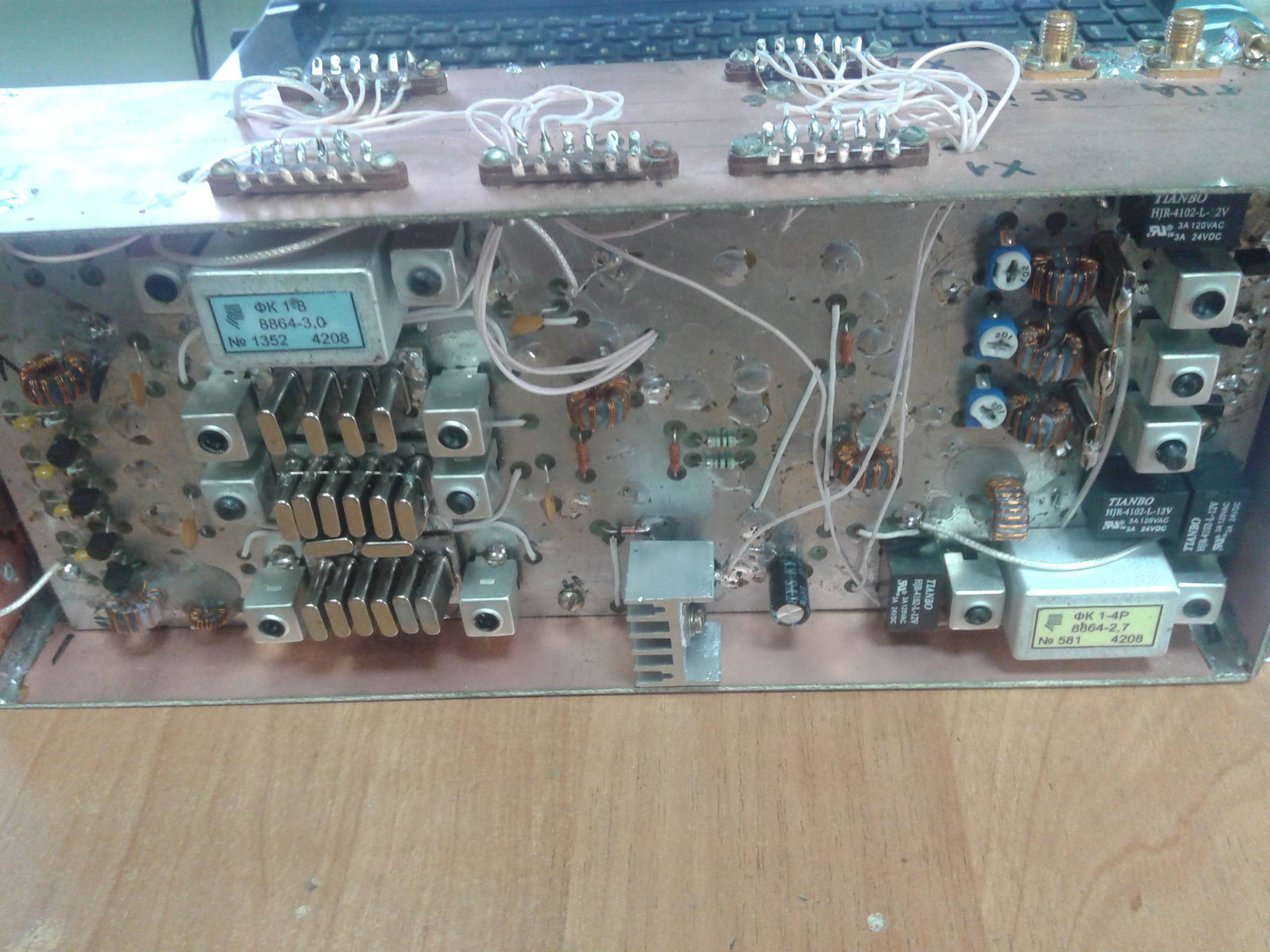

ОК!! Сегодня выкладываю информацию по блоку ПЧ - еще пару фото, схемы, печатные платы (в архиве), графики сквозной АЧХ тракта ПЧ с каждым из четырех "подчисточных фильтров" . Смеситель выполнен на FST3125 и вместе с диплексором дает затухание около -8 дБ. Следом идет согласующий каскад на 4-х J310 с усилением около +6 - 8 дБ. И далее на плате ПЧ 1 - суммарный коэффициент усиления каскадов на четверках J310 примерно равен суммарному коэффиценту затухания в пассивных цепях - фильтр ПЧ, диплексер, смеситель...
По приему каскад на J310 работает с общим затвором и с его входным сопротивлением ( которое стабильно и активно в широкой полосе частот) хорошо согласуется смеситель. В дальнейшей схеме на эти каскады нагружены все кварцевые фильтры. Каскад реверсивный и при переходе в режим TX он не рассогласует кварцевый фильтр - это достигается с помощью добавочной емкости на десятки пФ и резистора , установленных в цепи затворов. Вообще реверсивный каскад по такой схеме имеет очень хорошую устойчивость к самовозбуждению, малый Кш, высокий уровень IP3. Эти каскады подробно рассмотрены и описаны в большой статье Ильи RW3FY в одном из номеров "Радиодизайна" (сейчас не вспомню номер).
В тракте используется один 8-ми кристальный кв. фильтр от Avers с полосой 2,9 кГц на входе тракта ПЧ (пусть это будет руфинг фильтр) и в конце тракта ПЧ стоит набор из 4-х кварцевых фильтра с различными полосами пропускания ( назову их подчисточными). Подчисточные фильтры - 8-ми кристальный на полосу 2,4 кГц, 6-ти кристальный на 400 Гц , 4 - х кристальный - на 2,9 кГц и 6-ти кристальный на 800 Гц. К сожалению сквозная АЧХ получилась более узкой, так как в самодельных фильтрах мне не удалось точно совместить полосы пропускания с аверсовским руфинг - фильтром. Ну и даже при точном совмещении полос пропускания, если бы я делал их все сам из одной партии резонаторов, все равно суммарная АЧХ на 150-200 Гц получается уже исходных фильтров. Результат виден на картинках со сквозной АЧХ по каждому фильтру. Переключение фильтров в этой версии платы я сделал на специализированной микросхеме ADG713. Она без искажений пропускает через замкнутые ключи синус с размахом от пика до пика равным чуть меньше чем питанию м/сх - 5 Вольт с минимальными нелинейными искажениями. Пусть даже это будет уровень без искажений 4 Вольта от пика до пика или 1,4 В действующего. Такого уровня сигнала в этом месте никак не ожидается, а тем более что есть АРУ/РРУ, ну и наконец кварцевый фильтр сам намного раньше "заткнется" от такого сигнала чем ключ ADG713. Также микросхема имеет большое переходное затухание между соседними ключами. Так что можно смело использовать такие ключи для коммутации ВЧ цепей. Один из вариантов этой платы я делал на реле, но размеры платы получились заметно больше да и неизвестно как механические контакты китайских реле поведут себя через какое-то время.

[ew6ba]

На графиках АЧХ видно, что телеграфные фильтры вписываются в АЧХ руфинг фильтра - видна площадка SSB фильтра на уровне ниже -70 дБ. Неравномерность в полосе пропускания у всех фильтров порядка 1-2 дБ. Очень удобно производить согласование самодельных фильтров, рассчитанных с помощью программы Dishal. Там есть утилита, которая рассчитывает согласующее Г-образное звено и на практике все это с точностью подтверждается. На схеме приведены П-образные согласующие звенья, но реально один - дальний от фильтра конденсатор нигде не понадобился. Согласование Г-образным звеном получается очень точным (это ,конечно, зависит еще и от правильного расчета и изготовления фильтра) и неравномерность достижима еще меньше чем получилась у меня. Просто я поспешил залить подстроечные сердечники катушек парафином и при их застывании немного ушла настройка. Я побоялся сломать сердечники и не стал добиваться идеально плоских вершин. Я думаю что и 1-2 дБ неравномерности - это очень неплохо...
Как я уже говорил, многие узлы трансивера позаимствованы мною из проекта Ильи Усихина RW3FY. Так вот, самым интересным местом схемы для меня были каскады усиления выполненные на четверках J310 и микросхемах AD605AR. До этого я часто делал тракты ПЧ по-старинке на двухзатворных полевиках, в стиле тракта ПЧ трансивера RA3AO или UT2FW. А чем еще можно получить основное усиление тракта ПЧ 70 - 90 дБ, да еще и с линейной регулировкой усиления в широком диапазоне амплитуд ?? Но не всегда эти каскады соглашаются работать с таким усилением, не всегда линейно при регулировке , а бывали и подвозбуды на максимуме усиления...Так вот на AD605AR можно сделать тракт ПЧ на частотах до 10 МГц (полоса по уровню -3 дБ = 40 МГц), усиление на одной микросхеме получается +34 дБ, а если использовать обе половинки микросхемы в дифф. включении (в одном корпусе - 2 усилителя), то добавляется еще + 3 дБ усиления и к IP3 тоже. Микросхема имеет очень низкий уровень шума, линейную амплитудную характеристику в любой точке регулировки усиления и очень высокую скорость регулировки усиления (можно делать NB или подавление импульсных помех прямо на самой микросхеме, используя ее вход регулировки усиления). Весь диапазон регулировки усиления от -14 до +37 дБ при изменении напряжения регулировки усиления от 0 до +2,6 Вольт при питании + 5 Вольт.
Т.е на 2-х каскадах, с использованием дифф.включения обоих усилителей этой микросхемы получаем Ку около +70 дБ. Как у меня и сделано. Остальное усиление дает тракт НЧ. Каскады на четверках J310 можно считать что компенсируют затухание в смесителе и фильтрах и вклад в общее усиление почти не вносят.

[ew6ba]

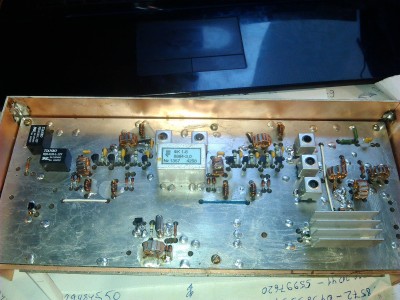

Забыл сразу описать назначение обоих плат в блоке ПЧ. Плата ПЧ 1 - полностью реверсивна от входа до выхода и используется на прием и на передачу. Общий коэффициент передачи платы ПЧ1 в режиме RX около +3 дБ.
Плата ПЧ2 - это тракт ПЧ без реверсирования, т.е. только для режима RX. В подтверждение моих слов, что при реверсировании каскады на четверках J310 не вносят расстройку в согласование фильтров, привожу графики, снятые при включении платы ПЧ 1 с руфинг фильтром на прием и на передачу (без участия смесителя). Т.е. назову их прямая (режим RX) и инверсная (режим TX) АЧХ.
Еще на плате ПЧ 1 содержится кварцевый генератор формирователя CW. Особенностей не имеет, фронты и спады посылок формируются с помощью RC. Частота генератора установлена примерно на 700 Гц выше опорника.
Далее рассмотрим плату ПЧ 2. На входе платы установлен отключаемый трехкристальный Notch фильтр по ПЧ (тоже взял его у RW3FY и кстати, он отлично работает, проверено) и отключаемый 4-х кристальный кварцевый фильтр с плавной регулировкой полосы пропускания от Avers ( совмещен по полосе пропускания с руфинг фильтром от той же фирмы). Вот вкратце и все. Все описанное мной настроено и проверено - работает!
Если кому-то будет интересно, то выкладываю файл с проектом трансивера RW3FY, который я брал за основу. Думаю, что автор не обидится,тем более, что этот файл был выложен в открытый доступ. Там много подробностей с серьезными измерениями каскадов и всего тракта, чего совсем не делал я... хотя и я что-то измерял, но не сравнить. Ну и схема полной версии его аппарата у него намного больше чем у меня . Да, еще у него в трансивере два преобразования, а у меня только одно.
В процессе настройки блока ПЧ выяснилось, что я напрасно поставил в эмиттерные повторители после AD605 крутые СВЧ транзисторы BFG591. Этот эмиттерный повторитель возбуждался несмотря на все мои ухищрения. А я никак не мог понять, почему у меня на графике сквозной АЧХ нижняя полка была на уровне -40 ,,, -50 дБ и лохматая, да еще и картинка АЧХ "дышала" вверх - вниз, когда руку подносишь к транзисторам... После замены транзисторов на какие-то низкочастотные ,подходящие по корпусу серии FZT.... с граничной частотой h21э около 10-20 МГц и проблема ушла! Я сразу увидел на АЧХ за полосой ФОС почти чистую линию на уровне ниже -70...-80 дБ (т.е. все, что может показать NWT). Транзисторы в эмиттерном повторителе можно использовать почти любые средней мощности, низкочастотные или среднечастотные с граничной частотой более 10 МГц, но не выше 100 МГц - их плохие частотные свойства для ЭП не очень важны, а в данном случае даже полезны. На схеме и печатной плате я не внес эти изменения, хотя у примененных мной транзисторов цоколевка отличается от BFG591.
Микросхема AD605AR считается очень дорогой - около 20$ за 1 шт.. У меня была 1 шт. оригинальная, а потом я нашел на Aliexpress лот 10 шт. за 12$ и наверное мне повезло, так как все микросхемы оказались не подделкой, разницы в работе оригинальной и этих китайских, я не заметил...Возможно, они и есть оригинальные , но восстановленные б\у...Это все же лучший вариант, чем если бы попалась перемаркировка.
Схему АРУ я сознательно не привожу, так как я изготовил их несколько разных вариантов - от UR6EJ и от RW3FY (все относятся к АРУ по ПЧ) и пока ни на одном не остановился. Здесь так много нюансов в настройке, что пока я набираюсь чужого опыта - читаю форумы по этой теме. По мне , так вполне достаточно и ручной регулировки усиления
Оба блока АРУ у меня сделаны в отдельных коробочках, т.е. отдельными от остальных блоков, и поэтому здесь широкое поле для экспериментов... Очень хороший вариант схемы АРУ у RW3FY, она уже создана для управления AD605 , только операционник на входе там нужно применить более высокочастотный или использовать другую схему, например у меня на входе этой АРУ установлена MC1350. У Ильи это сделано на AD8031 для второй ПЧ - 500 кГц. Но к сожалению на 8,86 МГц этот ОУ уже не дает требуемого коэффициента усиления (это я тоже проверил - сначала сделал этот блок, а когда увидел что мало усиления и поэтому все неправильно работает,то только тогда стал читать документацию на AD8031 ) . Пришлось делать следующую версию схемы и платы, а потом и еще одну....

[exEW4CJ]

а валкодер где брали, можно ссылку?

[ew6ba]

Добрый вечер!!
Сейчас поискал, но у того продавца где я покупал, этого товара уже нет. Нашел такой у другого продавца. Я думаю, что они все одинаковые. https://ru.aliexpress.com/item/400-puls ... 0f1895689c
Еще сама ручка мне очень понравилась и купил, хотя недешево.
http://www.ebay.com/itm/Spinner-Knob-wi ... 25a730c721

[exEW4CJ]

Добрый вечер!!
Сейчас поискал, но у того продавца где я покупал, этого товара уже нет. Нашел такой у другого продавца. Я думаю, что они все одинаковые. https://ru.aliexpress.com..
Еще сама ручка мне очень понравилась и купил, хотя недешево.
http://www.ebay.com..

всё понял, спасибо!

[ew6ba]

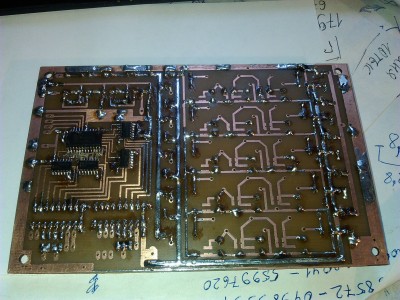

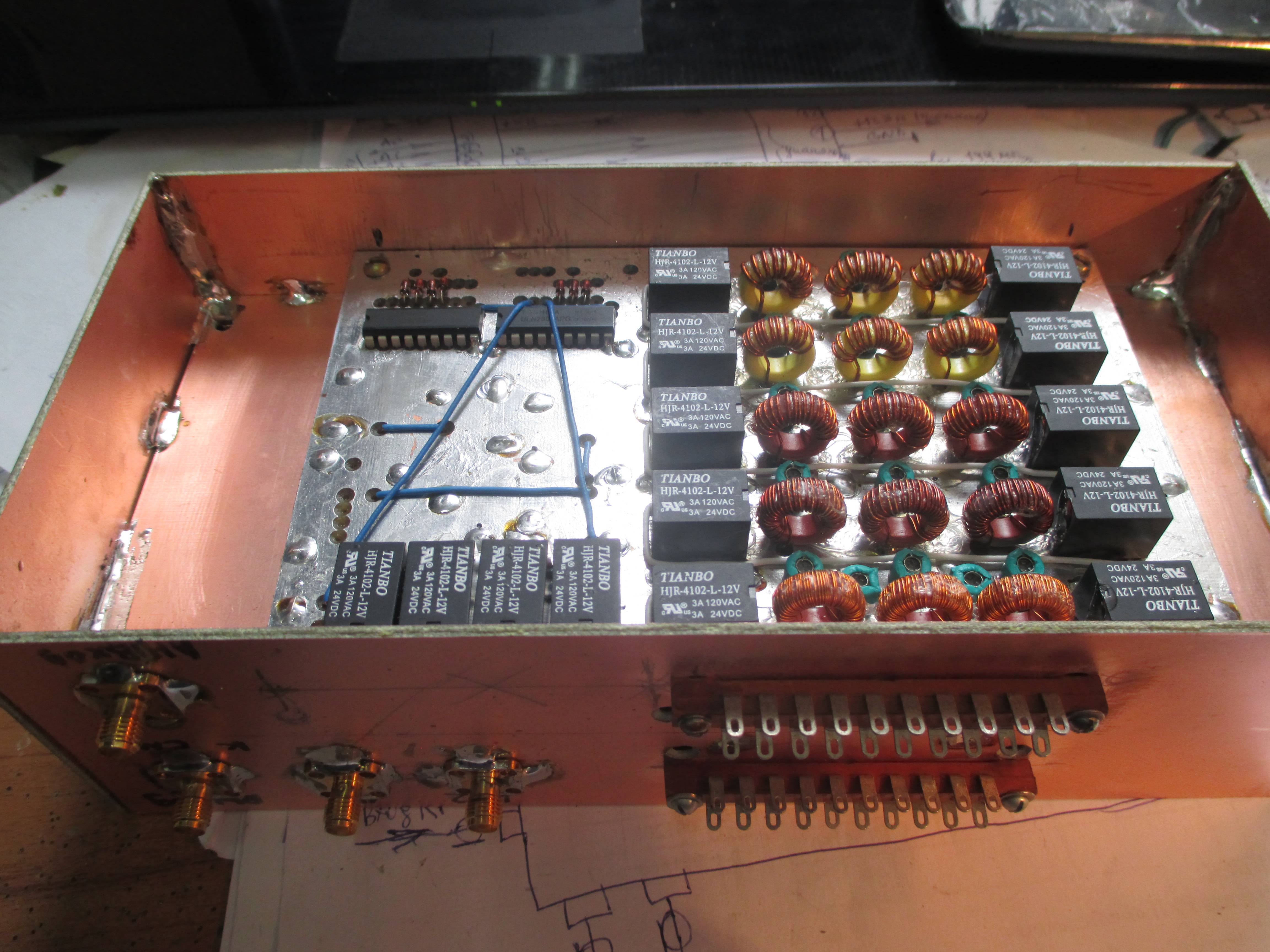

Сегодня выкладываю документацию по последнему из основных блоков трансивера "Двина" - блоку ВЧ . В архиве находится схема блока и печатные платы. Еще несколько фотографий с различных стадий сборки блока.

[ew6ba]

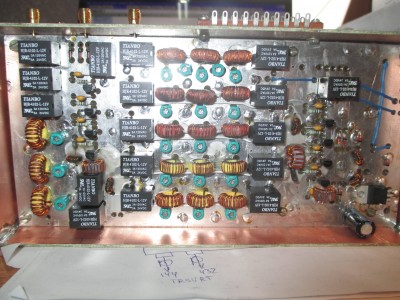

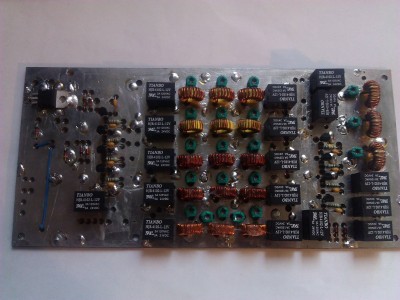

Блок ВЧ имеет в своем составе, как я ранее говорил, 3-х контурные полосовые диапазонные фильтры, 2 набора включены последовательно через промежуточный реверсивный усилитель на тех же самых 4-х J310. Отключаемый УВЧ на +12 дБ, 2 отключаемых аттенюатора на 10 и 20 дБ, декодер диапазонов, преобразующий код диапазона формата 1-2-4-8 , поступающий с снитезатора в напряжение управления реле, включающего нужный диапазон. Дешифратор реализован не на стандартной К555ИД10 , а расширен до 12 диапазонов за счет дешифратора К555ИД3 в смд варианте, так как планировалось, что синтезатор будет выдавать код и для УКВ диапазонов ( включая и 1296 Мгц) Но это не получилось и реально сейчас получены все КВ диапазоны без 10 МГц (это была плата за то, чтобы сделать полосовик для диапазона 7 МГц как можно более узким, а не субоктавным, помню что там уже и ПЧ близко). Блок имеет большие габариты только за счет установки двойного набора полосовых диапазонных фильтров и включающих их реле. Некоторый избыток реле на плататх этого блока связан также и с тем, что есть УВЧ, 2 аттенюатора, которые также нужно включать и выключать, т.е. нужен режим обхода, а также из-за заморочек с УКВ диапазонами. Блок других особенностей не имеет.
Использование двойного набора ПДФ при субоктавных фильтрах наверное не имеет особого смысла, но я уже говорил, что КВ диапазоны для меня были не главной задачей, ну и интересно было попробовать настроить двойной набор полосовиков и сравнить с одиночным, тем более что с помощью NWT это не составляет проблем.
Здесь можно было бы все переделать правильно для КВ - сделать свои полосовики для каждого диапазона и не субоктавные, а в границах каждого диапазона. В одной из веток на CQHAM.RU Александр EU1ME рекомендовал выполнять полосовые фильтры совсем по другой структуре, а не те, к которым все привыкли. Мне они очень понравились. Такие фильтры используются в конструкциях CDG2000, Pic-A-Star. Ознакомиться с ними можно здесь https://martein.home.xs4all.nl/pa3ake/h ... f_all.html Там ниже есть ссылка на фильтры для каждого диапазона от 1,8 до 50 МГц
Там все точно рассчитывается, я нашел расчет такой структуры даже в программе FilterSolution , которой сам часто пользуюсь. Наверняка это легко сделать и в RFsim. Только ставь LC элементы в соответствии с расчетом и получишь заданную частоту и полосу. Не нужно никаких отводов или катушек связи, наверное можно обойтись и без подстроечных емкостей, от которых только проблемы.....
Дешифратор диапазонных кодов все это позволяет, даже еще и схема при этом упростится - не нужны будут диоды суммирующие по ИЛИ включение смежных диапазонов.
Размеры блока возрастут конечно, но зато здесь будет иметь смысл применение двойного комплекта полосовых фильтров, включенных последовательно через согласующий реверсивный каскад на полевиках J310.
Полосовые диапазонные фильтры в данном случае выполнены на амидоновских кольцах T50-6 и T50-2 по данным из Рэдовской книжки для субоктавных полосовых фильтров. Если нужно будет, найду на какой странице и в которой из 2-х книг. Также данные этих фильтров по Рэду, были приведены в статье Кира Пинеля про DM-200x. Да, действительно коэффициент прямоугольности от входа до выхода блока, при последовательном включении 2-х комплектов фильтров, заметно возрос и за полосой пропускания полка АЧХ уходит на возможный для NWT минимум около -80 дБ. В одиночном варианте фильтров я видел что-то около -50 дБ. Реально, думаю, что затухание за полосой пропускания такой структуры должно быть около -100 дБ при полном экранировании блока и исключении пролаза сигнала мимо фильтров. К сожалению, я не сохранил графики АЧХ полосовиков в pdf , но в принципе, для желающих я могу их сделать заново. Для совмещения полос пропускания обоих наборов фильтров пришлось немного повозиться, но благодаря возможностям WinNWT я легко нашел выход. Настроил один комплект , сохранил и вывел его на экран. А при настройке второго комплекта, старался вписать настраиваемую АЧХ в "образцовую". Следует помнить, что при последовательном включении 2-х фильтров, хоть кварцевых, хоть LC, даже если они идентичны по полосе пропускания, их суммарная АЧХ при сквозном исследовании будет немного уже чем каждая из них в отдельности. Отчего получается такой эффект ? Я думаю, что из-за плохого коэффицента прямоугольности (Кп) реальных фильтров . В идеальном фильтре с Кп = 1 (это теоретический фильтр у которого АЧХ на уровне -3дБ и -60 дБ имеет одинаковую ширину) такого эффекта бы не было. Ведь чисто математически , две АЧХ в комплексном виде перемножаются и если у вас на краю полосы пропускания пошел наклон на спад , то при двойном фильтре - этот наклон будет в 2 раза круче и в точке где было - 3 дБ (это еще в полосе), стало -6 дБ (а это уже за полосой). Вобщем, как-то так....Нужно просто делать настройку одиночного ДПФ с небольшим запасом по ширине.

[ew6ba]

На этом пожалуй и все, что хотел рассказать по этому трансиверу. Синтезатор у вас может быть любым, А все остальные его кусочки - интереса не представляют, например плата кнопочек включения некоторых режимов, которых не обеспечивает синтез,плата резисторов передней панели и т.п. Есть еще большая плата, как я ее назвал - плата согласования, куда заходят все управляющие сигналы от синтезатора и далее они инвертируются, умощняются или объединяются для управления всеми блоками, там же находится преобразователь FT232 для CAT, на эту же плату сходятся все разъемы для управления внешними устройствами и т.д. В основном она появилась из-за того, что синтезатор не совсем отвечает нужным мне требованиям по сервису.

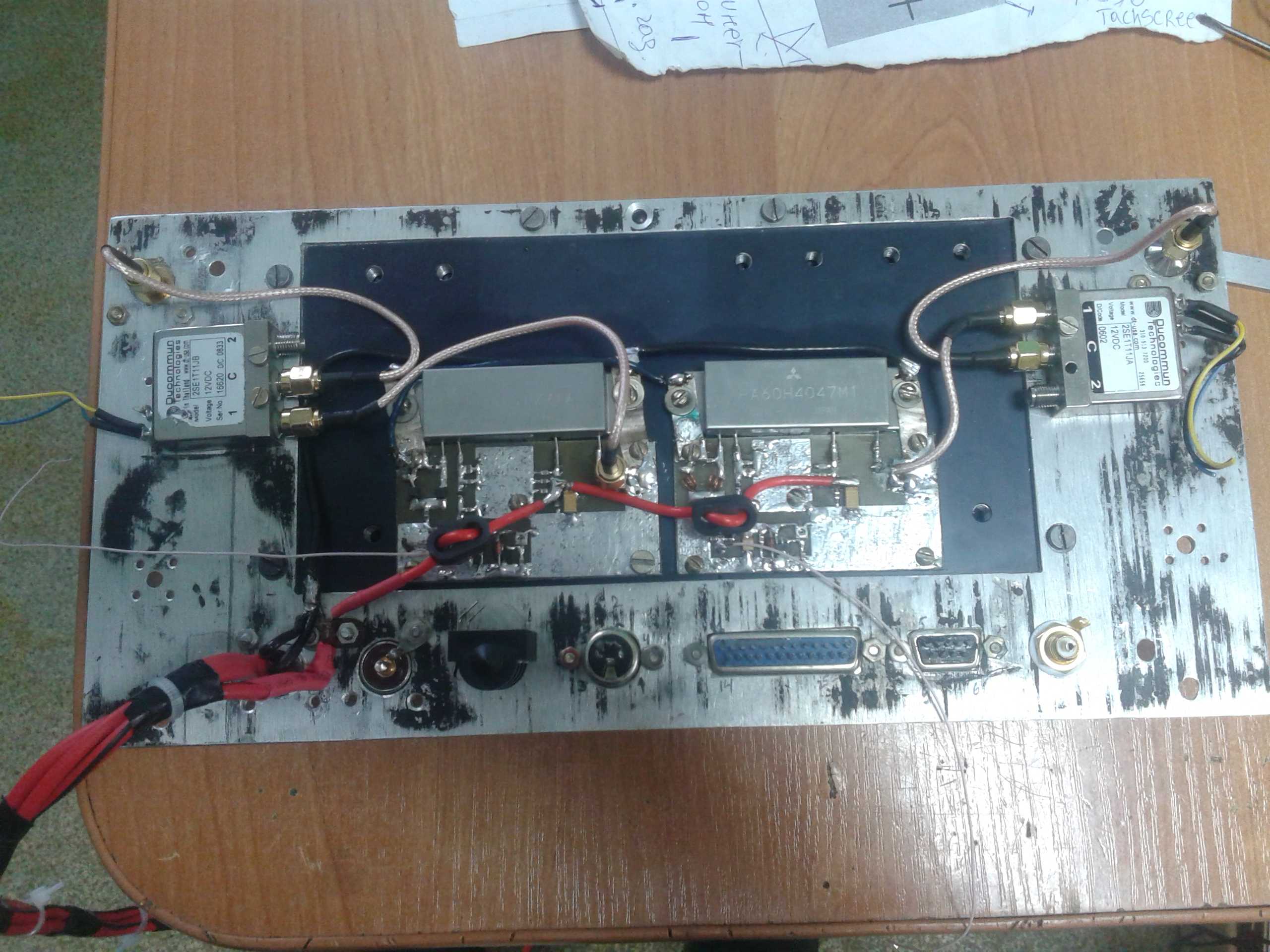

Усилителя мощности на КВ я не сделал, места на радиаторе уже не хватило, так как там УКВ модули разместились. На КВ выход около 0,7 - 1 В действующего напряжения на 50 Ом. Дальше можно усиливать внешним PA. На задней стенке есть разъем DB-25 на который выведены сигналы управления внешними устройствами, в том числе и четырехразрядный код диапазона.
Хорошо бы найти компаньона - товарища, хорошо владеющего программированием микроконтроллеров, который легко мог бы ориентироваться в синтезаторостроении. Сам я к сожалению "аналоговый человек" и с программированием на "Вы". Вот тогда можно было бы создать что-то поинтереснее и менее громоздкое. Например чисто УКВ трансивер и не обязательно привязываться к пресловутому диапазону 28 Мгц, чтобы на него выводить трансвертеры. Можно сделать базовый тракт на 40 - 45 или более МГц (все это рассчитывается). Тогда возможно и качественные опорные генераторы для трансвертеров будет больше вариантов чтобы найти и диапазон 1296 можно будет сделать с этой ПЧ не очень боясь зеркального канала. Например можно было бы сделать такой УКВ трансивер в котором будут диапазоны 28, 52, 70, 144, 220 (или этот чисто американский?), 432 и 1296 МГц и все в одном флаконе (некоторые диапазоны сейчас не активны в РБ, но когда-то же точно появятся, а пока хоть послушать )) с удобным сервисом, куда можно вложить кучу удобных функций, индикацией частоты с учетом первого гетеродина трансвертера , т.е. в цифрах конкретного диапазона, чтобы не пересчитывать в уме...или любые другие варианты. Главное синтезатор базового тракта и его сервис можно будет сделать так как нам удобно.... Мечты
Всех поздравляю с Пасхой , удачи и 73!!
С уважением, Виталий

[EW6BN]

Виталя, ну ты малайца, мало того слелал, так ещё столько буков осилил рассказать. Нечего сказать - красавчик!!!
Как-нибудь точно надо будет покрутить/послушать твоё творение!
Увы сейчас кто так конструирует и паяет единицы, молодец.
Удачи, 73

[EW7BA]

Очень много интересных идей и моментов.
Автору большое спасибо и уважение за сей труд.
