Антенный коммутатор - своими руками.

[Vladimdq]

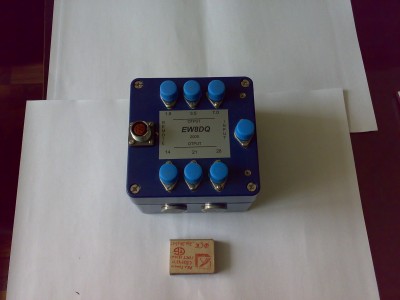

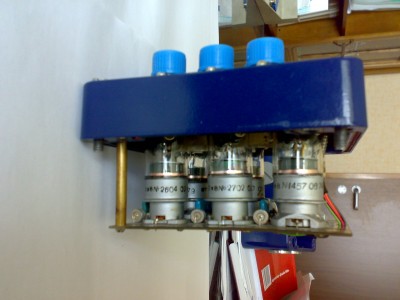

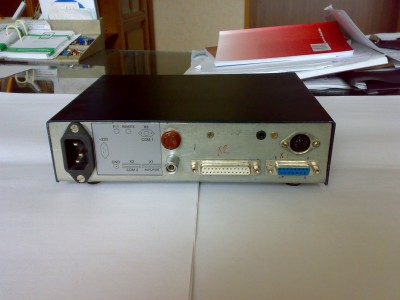

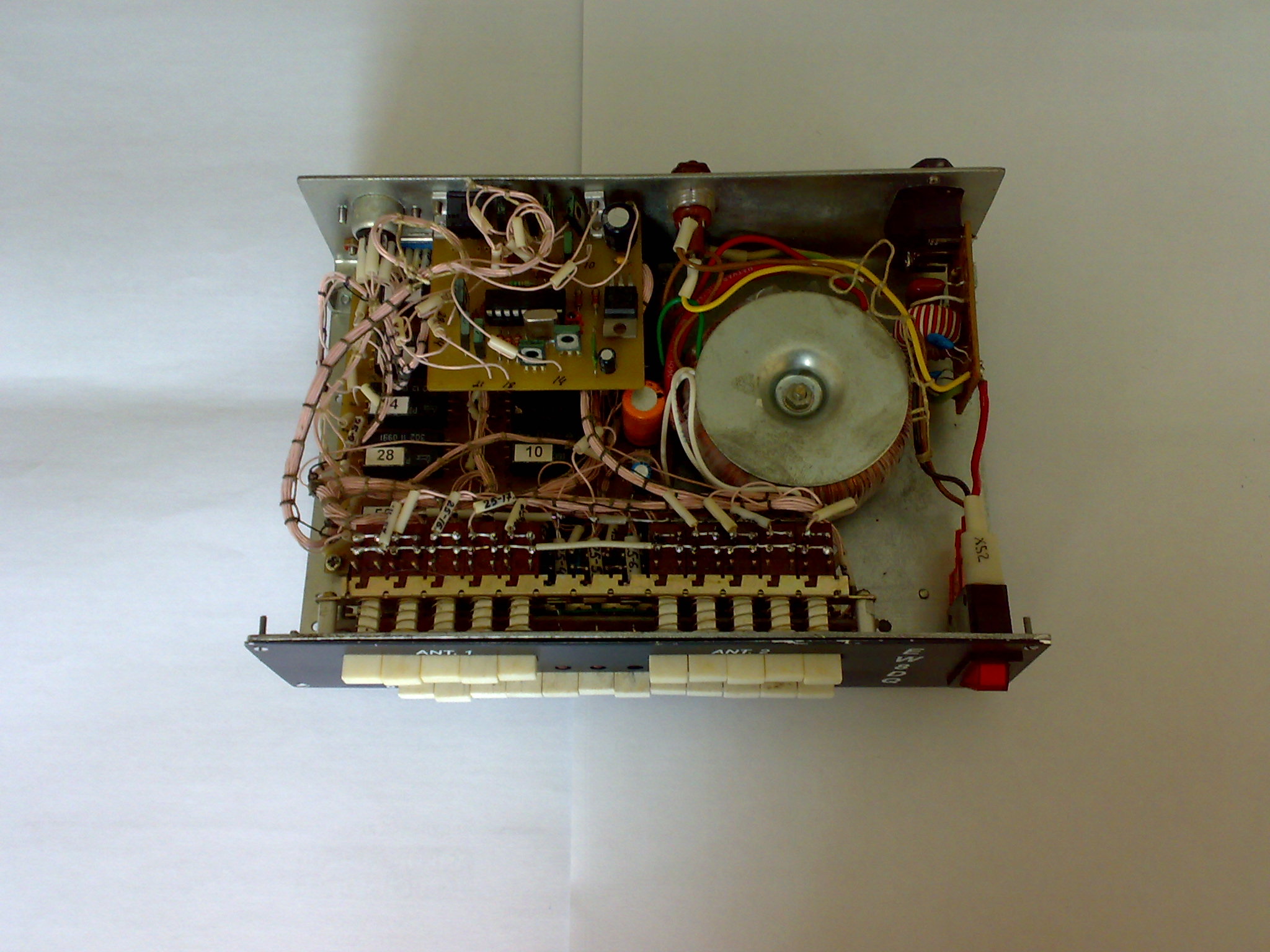

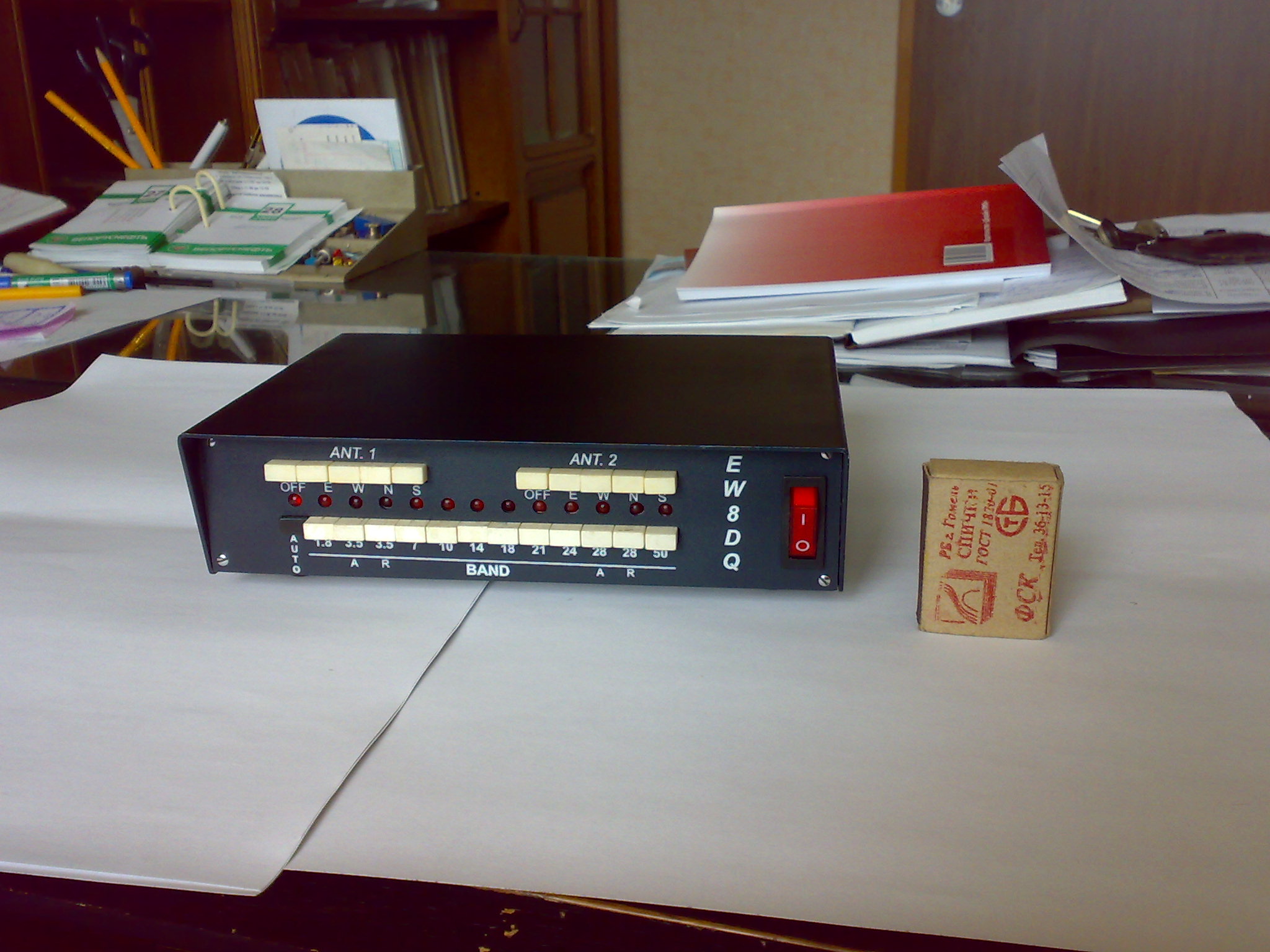

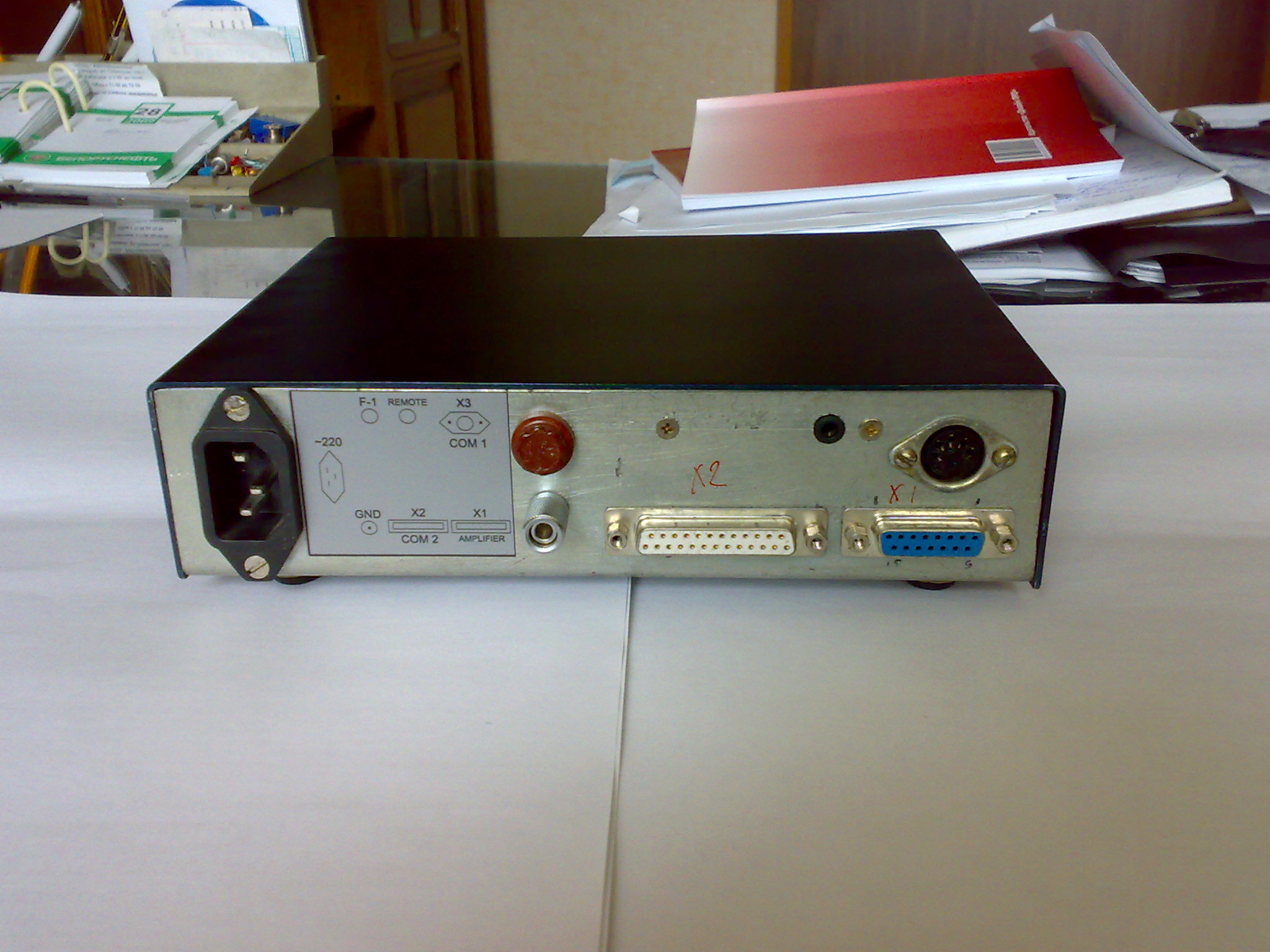

Коммутатор и блок управления ew8dq

[EU4AX]

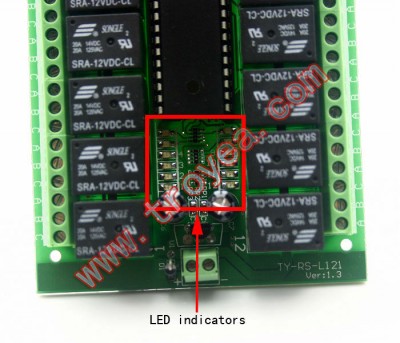

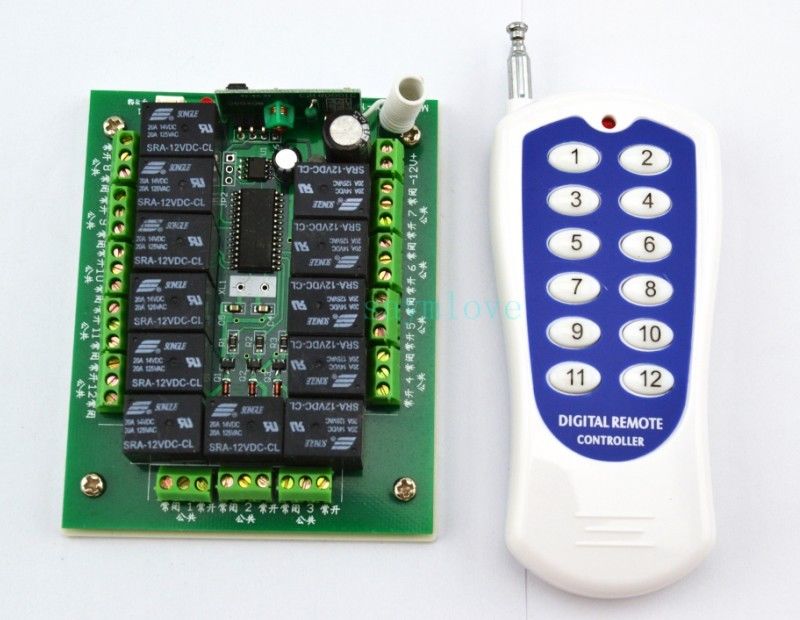

Не совсем "своими руками", но всё же. Что думаете по поводу конструкции на базе этого дэвайса?
http://www.ebay.com/itm/12V-12Channel-R ... 3cd30e9dcc

[EU3EU]

Не совсем "своими руками", но всё же. Что думаете по поводу конструкции на базе этого дэвайса?
http://www.ebay.com/itm/12V-12Channel-R ... 3cd30e9dcc

Иитересный девайс. Есть несколько соображений.

1. RF в названии имеет отношение только к дистанционному управлению.

2. Реле - автомобильные, Songle SRA. Контакты AgSnO2, что для ВЧ не совсем хорошо (лучше бы золото или хотя бы AgCdO2). Но 100 Ватт потянет запросто, а полкило на 28 МГц уже вряд ли.

3. Подозреваю наличие слишком большой ёмкости между катушкой и контактами. Об этом косвенно свидетельствует и контакт коромысла реле, который вынесен в самый дальний конец корпуса между выводами обмотки. Надо бы вскрыть такое реле и посмотреть. Пригодные для ВЧ релюшки обычно имеют компактную контактную группу и пластиковую тягу от якоря к коромыслу.

4. Разводка кабеля от станции, по кругу на множество релюшек, даст хорошую такую индуктивность. Которая с паразитной ёмкостью релюшек может даже где-нибудь в резонанс войти. КСВ немного ухудшится по-любому, но если от станции до коммутатора кабель не больше нескольких метров, то ничего страшного.

5. Думаю, устройство очень даже пригодно на НЧ диапазонах для дистанционной коммутации элементов согласющего устройства или для переключения ДН антенн на 160-80-40. Судя по всему, каждое реле включается и выключается независимо. Вполне можно реализовать вручную управляемый антенный тюнер. ;) Можно решить извечную проблему с широченной восьмидесяткой. Вот только как организовать обратный канал, чтобы увидеть, какое из 12 реле включено? Есть ли в пульте лампочки под кнопками?

[EW4VX]

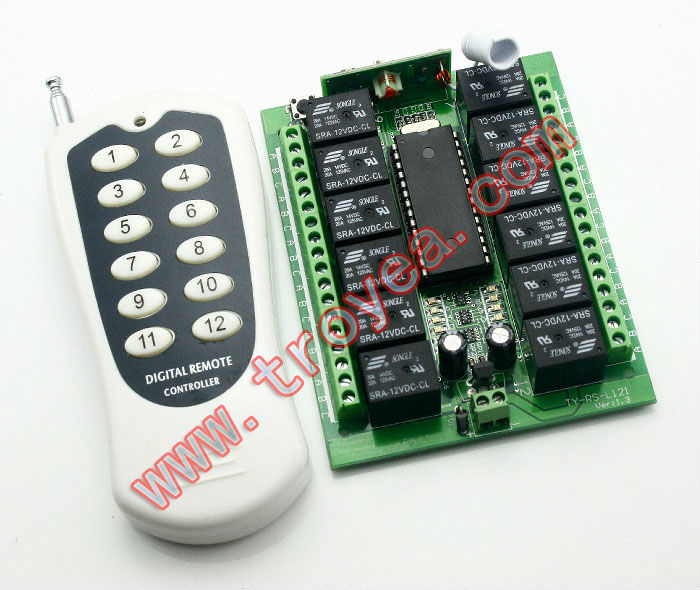

http://www.aliexpress.com/item/12-CH-Wa ... 87598.html

"...
This receiver board has different mode for learning different key:

learn the 3 key, 1- 12channel will be Momentary;
learn the 6 key, 1- 12channel will be LATCH;
learn the 9 key, 1- 12channel will be TOGGLE;
learn the 12key, 1- 6channel will TOGGLE and 7-12 channel will be Momentary.

how to clear codes from receiver board? put in 12VDC,press the learning button on receiver board for 5 second,the learning LED will be lighted and go out.

how to change mode? this receiver board is to learn different key for changing. before changing,the codes they were saved on board must be cleared.

what is momentary mode:
Press and hold key of remote control,relay will be On; Release key ,relay will off;
what is Toggle mode:
Press key of remote control,relay will be On; Press again,relay will be off;
what is Latch mode:
when press the key of 1,CH1 relay will be on;when pree the key of 2,CH2 will be on,CH1 will be off;by parity of reasoning..."

[EU2Q]

китайски хлипкие реле очень хорошо включат наши в2в!
правильным путем идем товарищи!

[EU2Q]

в тему

[EU2Q]

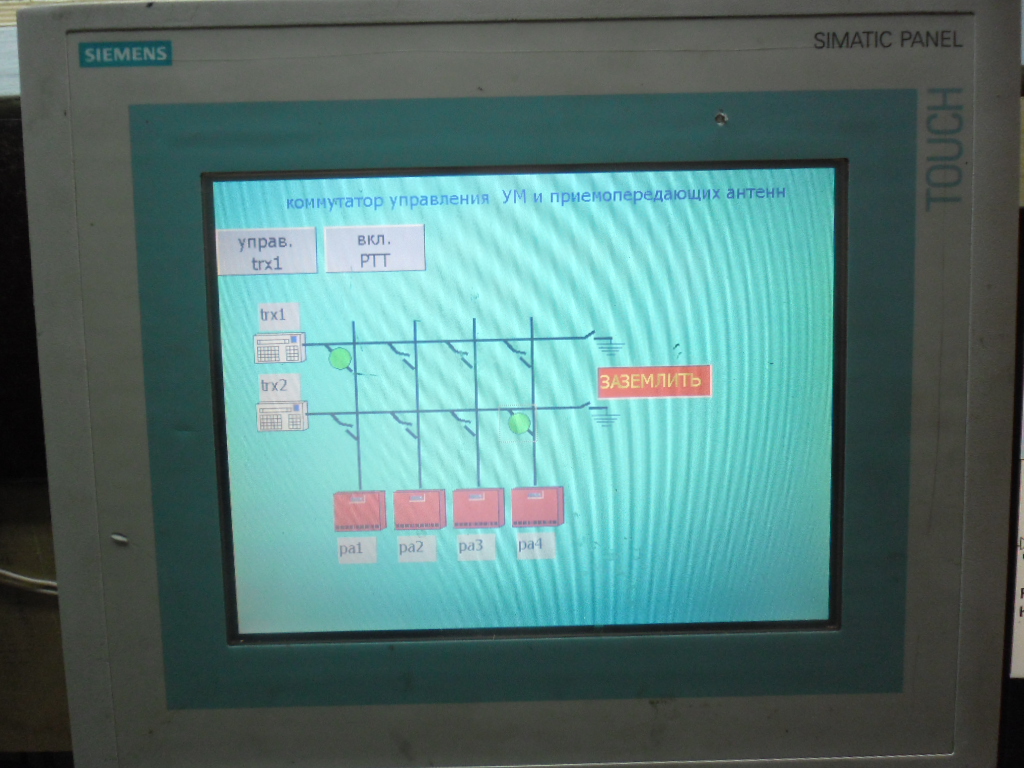

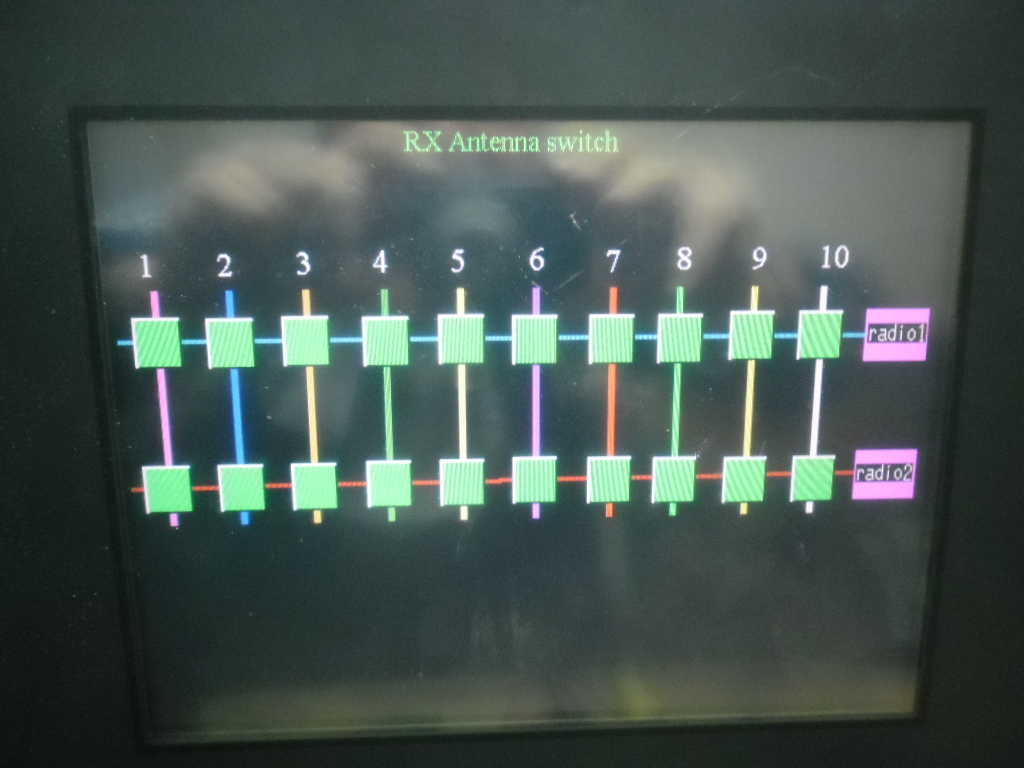

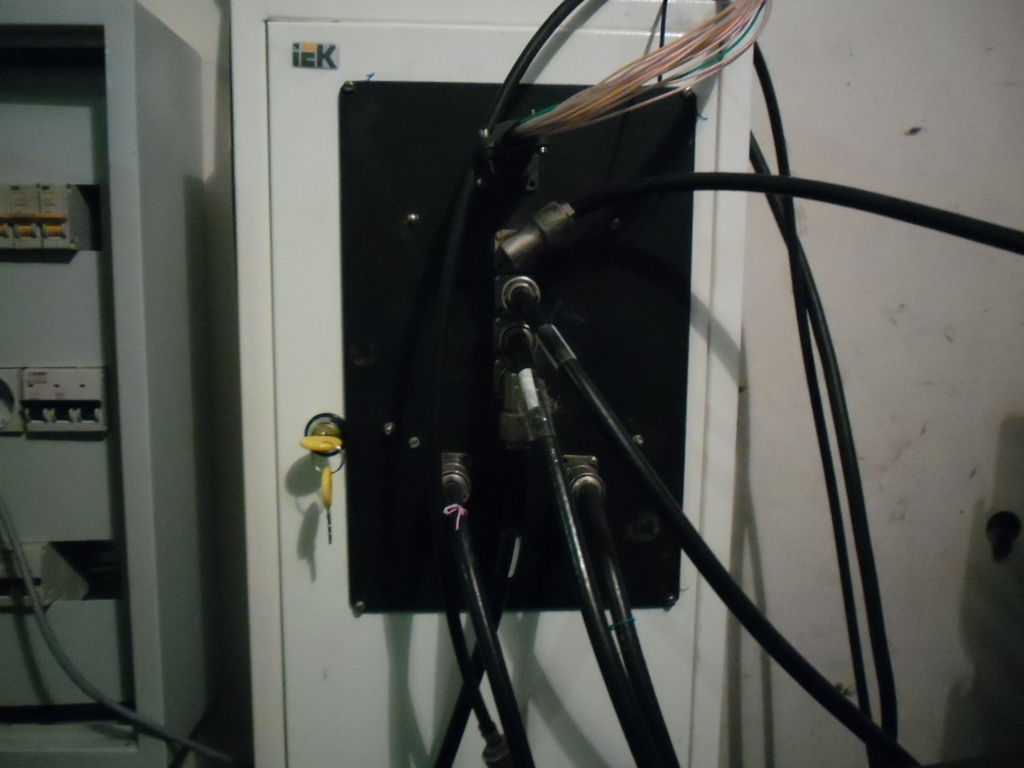

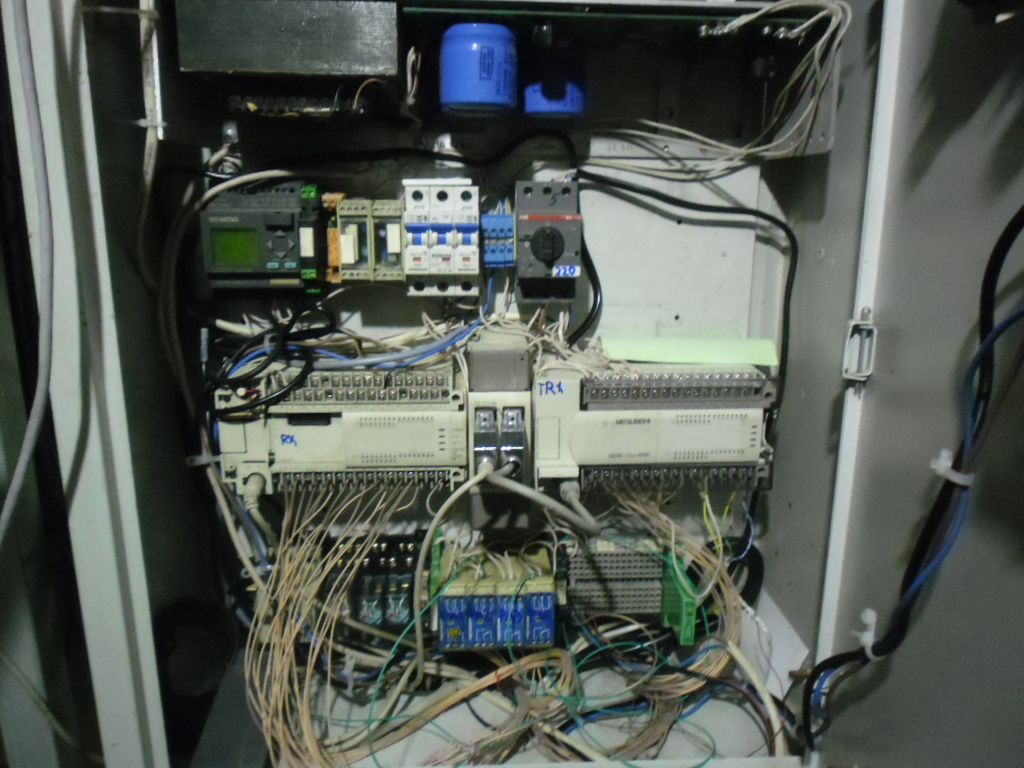

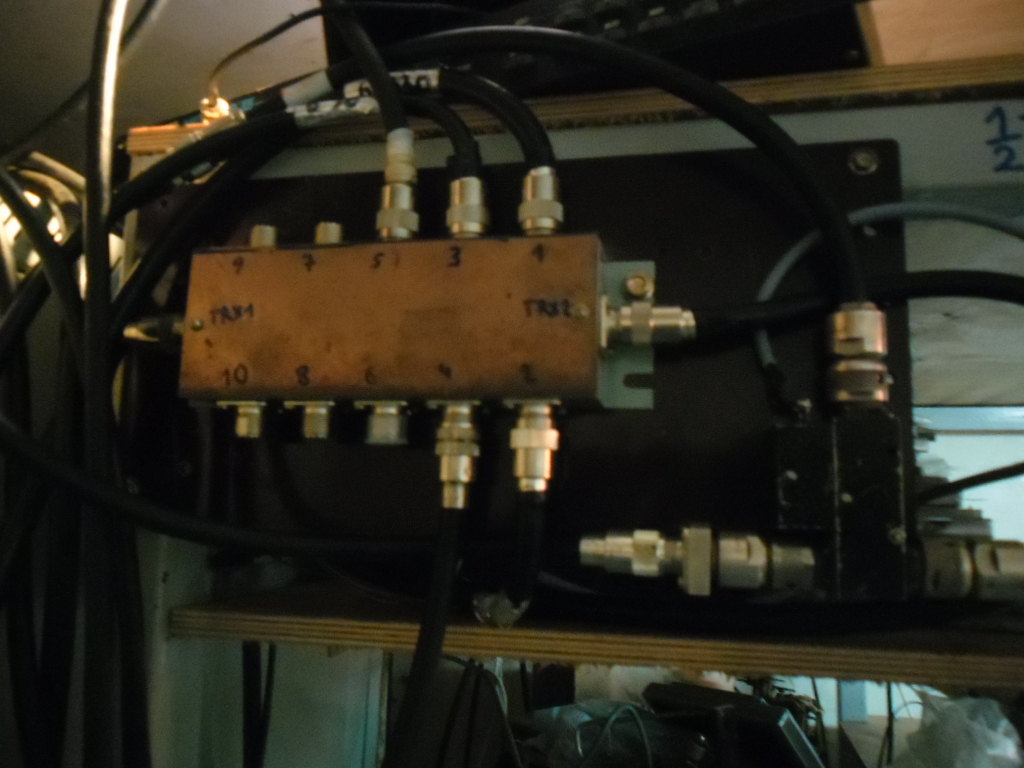

в процессе коммутатор после усилителей

[ivarg]

реле нужны? реле Tianbo HJR-3FF-S-Z, рэн-22

[LeshaBr]

Добрый день всем!
возможно, кто-то подскажет, где в РБ можно найти кабель 10d-fb (8d или 12d тоже устроит)?
Благодарю заранее

[EW2CC]

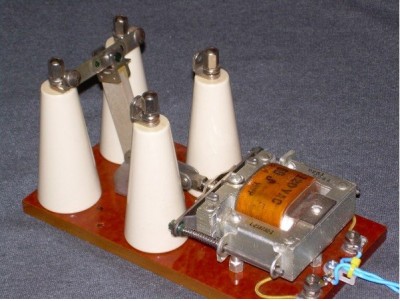

Шикарная релюшка

[EW1MM]

Здорово. А это вы сделали? Если да, то чего все на английском? 99% попользовательей сайта, русскоговорящие.

Тогда - пардон.
Удаляю.

[EU4DGC]

Здорово. А это вы сделали? Если да, то чего все на английском? 99% попользовательей сайта, русскоговорящие. Помоему мы подымали вопрос о ссылках на чужие проекты. Предпологаю что многие умеют пользоваться Google.

[EW1MM]

А это вы сделали?

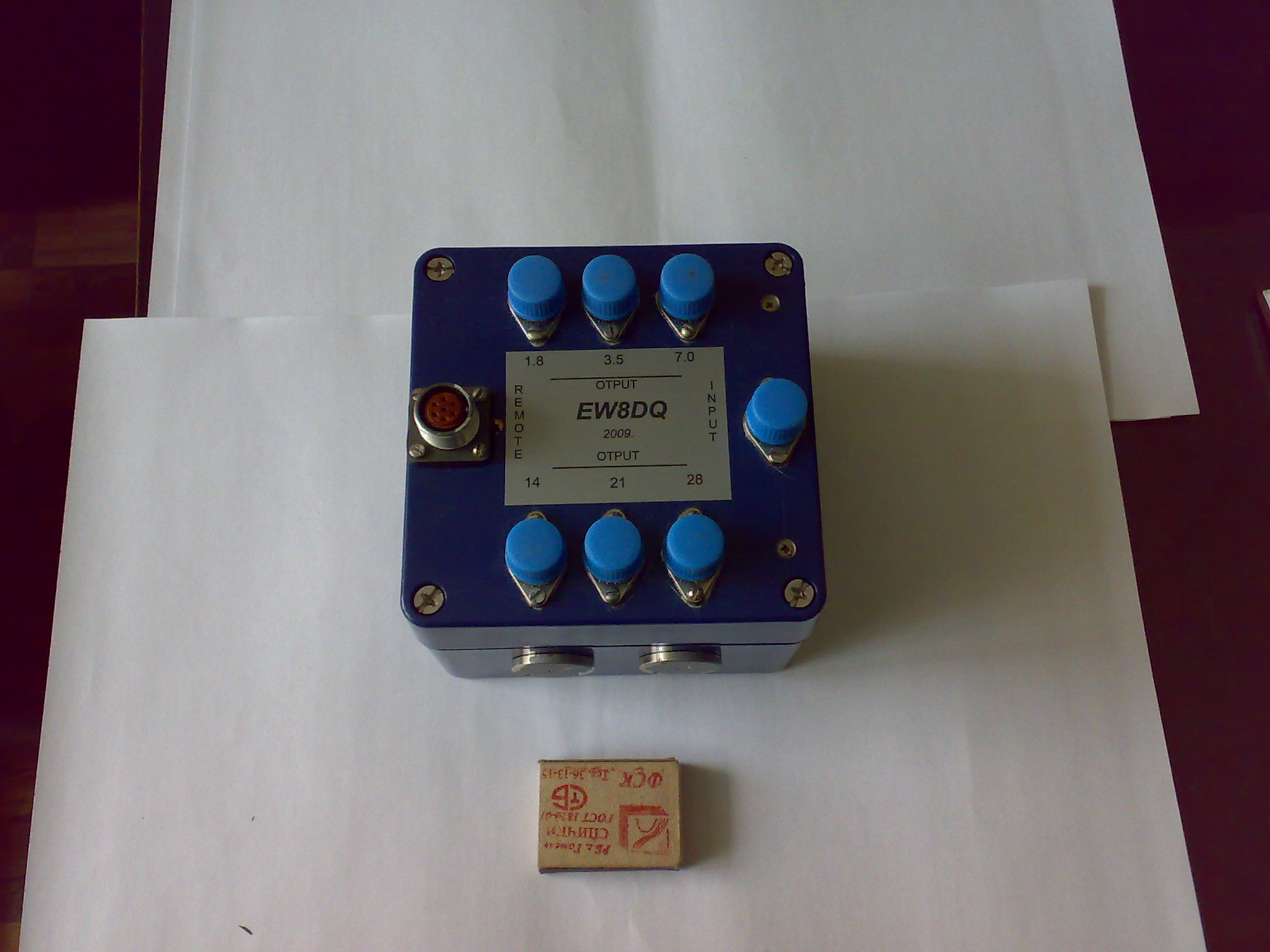

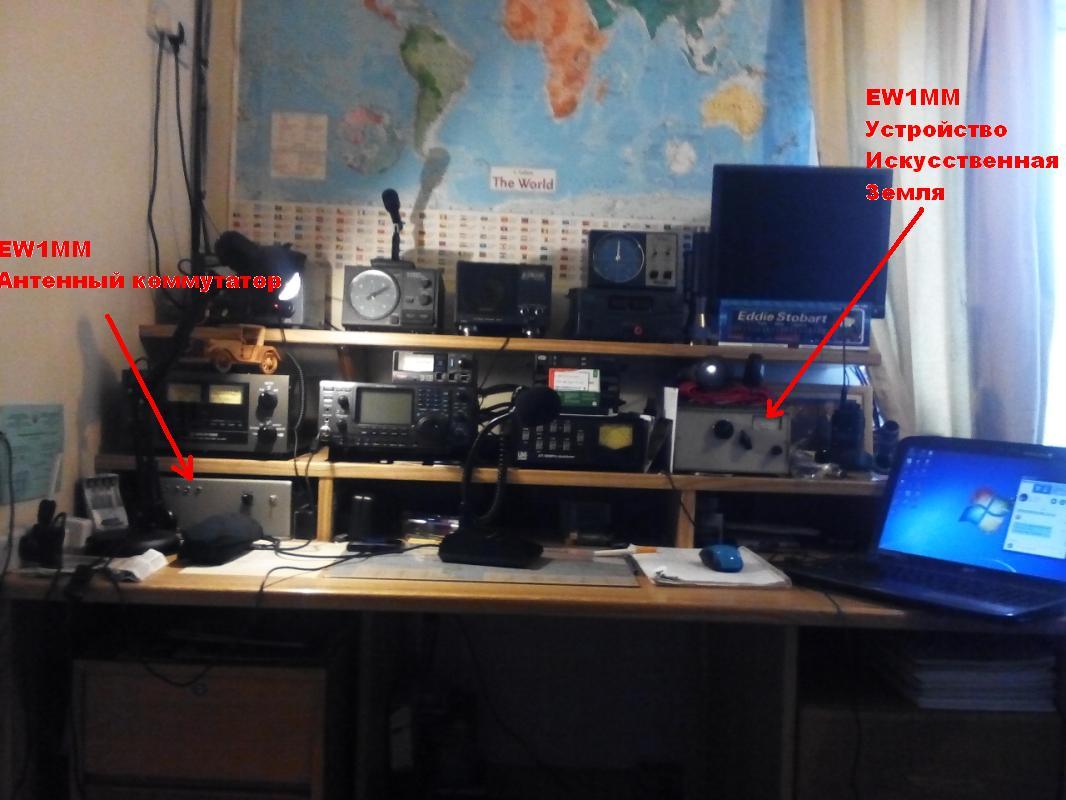

Один из моих антенных коммутаторов находится на предыдущих страницах.
Фото здесь:
http://qrz.by/forum/viewtopic.php?f=5&t=944&start=90
Питание реле от стабилизатора.


Пришлось его подарить. Уехал далеко, я не успел даже надписи толково сделать.
Теперь через него гоняют 1 кВт.

[EU4DGC]

Классный Шэк.!!! Да я вроде не против нового и свежего взгляда на вопрос. Просто уже порядком надоели товарищи которые постоянно репостят ссылки, а сами ручками ничего не делают. Камень не в ваш огород. Прошу прощения за наезд.

[ew8rx]

Допустимо применить вместо резисторов 330 ом, резисторы в 510 ом?

[ew3ew]

Если реле будет надежно держать, а кондер и резаки жить, то вполне.

[EW4M]

Допустимо применить вместо резисторов 330 ом, резисторы в 510 ом?

3 резистора по 510 Ом в параллель имеют 170 Ом, 2 резистора по 330 ОМ - 165. Общая мощность резисторов не менее 4 Вт.

[ew8rx]

Мне не задавайте вопросы, я копирую схемы из сети. Данный кусок я взял тут: http://rt3f.jimdo.com/техника/техническ ... ммутаторе/ Такое схемное решение находил и в других источниках, вывод сделал такой: если так делают, значит это кому нибудь нужно.

[ew3ew]

.... значит это кому нибудь нужно.

Это нужно для повышения надежности, чтоб облегчить тепловой режим обмоток реле - после срабатывания напряжение на обмотке уменьшается до несколько выше напряжения удержания.

[ew8rx]

Антенный коммутатор на рэн33

[EW2CC]

Удалил флуд
