Проект Hydra или как облагородить китайский блок питания

[EU4DGC]

Ухх я вредный.

Для EU4GP

Прое́кт (от лат. projectus — брошенный вперед, выступающий, выдающийся вперёд) — замысел, идея, образ, воплощённые в форму описания, обоснования, расчётов, чертежей, раскрывающих сущность замысла и возможность его практической реализации[1].
Согласно ISO 21500, проект — это уникальный набор процессов, состоящих из скоординированных и управляемых задач с начальной и конечной датами, предпринятых для достижения цели. Достижение цели проекта требует получения результатов, соответствующих определённым заранее требованиям, в том числе ограничения на получения результатов, таких как время, деньги и ресурсы.

Цыц! Это не я говорю - это ВикипедИя говорит! © Иван Будько Сваты 5. серия 1
http://www.youtube.com/watch?v=Wh-xBCwLWV8

[EW4DX]

Обидеть художника может каждый.

[EW4VX]

Кста,как Зефирка поживает,ему спокойней? Фото Зефирки,как вдохновителя прожекта,можно почаще прилагать.

[EU4DGC]

Специально для EW4VXC

Миниатюра из песни. "Сегодня ночью, все спокойно на границе...."

[EW4BPC]

Приветствую, EU4DGC.
Отличная идея.
Вот думаю собрать тоже самое. Возник вопрос по выбору блока питания. Можно как-то его характеристики поподробнее.
Проглядел китайские интернет-магазины , варианты такие: есть блоки на 12V 30A (с регулировкой напряжения в диапазоне 10.8-13.2V) или на 15V 23.4A (с регулировкой напряжения в диапазоне 13.5-16.5V).
Теоретически и от того и от другого транссивер с номиналом по питанию 13.8V должен работать. К примеру в паспорте Yaesu FT-857 напряжение питания указано 13.8 В ±15 % (DC) т. е. от 11.73 до 15.87V. Да в общем то такие требования у большинства современных транссиверов.
Так что жду совета...

[EU4DGC]

Приветствую коллега. Однозначного ответа на ваш вопрос дать не могу.
Я тоже присматривался к китайским магазинам. Но потом у нас в Гродно, нашел блок питания для LED лент.
Я выше писал, что приобретал в магазине на Скидельском рынке, в здании МТбанка.
Основным для меня был показатель, что блок 12v 30А.
FT-857D потребляет 25A при 100 вт и выкрученной на всю громкость динамике. Это по моим сугубо личным представлениям.
Имея гадкую привычку, делать все с небольшим запасом, остановил свой выбор именно на этом блоке питания.
Данный блок может выдать и 15 вольт, для этого у него есть подстроечный резистор.
Ну и самое главное для меня. Продавец дает гарантию 1 год. Хотя условия ее я нарушил, но это все равно греет душу.
От встроенного вентилятора, стоит избавится сразу, шумит зараза. Хотя и трансивер тоже шумит но только в режиме передачи, а этот как только подал напряжение.
По моим наблюдениям и наблюдениям Димы, EW4FGC, установленный внешний вентилятор хорошо отводит тепло и практически безшумен.

Ну как говорится, что знал, рассказал. Удачи в повторении конструкции.

[EW4BPC]

Основным для меня был показатель, что блок 12v 30А.
Данный блок может выдать и 15 вольт, для этого у него есть подстроечный резистор.

Спасибо за подсказку! Если не секрет сколько этот блок у нас в Гродно стоит? И на какое напряжение накручен подстроечный резистор у вас. И может возможно написать конкретную модель твоего блока питания...

[EU4DGC]

Честно лень разбирать, да модель мало что скажет, китай есть китай.
Стоит, сейчас тыс 400, в Китае можно взять дешевле.
Накрутил примерно на 13.5, хотел на 13.8 но потом лениво стало ловить эти несчастные 0,3в.

[EW4W]

А может быть вместо двух стрелочных приборов поставить вот такую игрушку: http://www.aliexpress.com/item/new-0-28 ... 13567.html

[EW4RF]

А может быть вместо двух стрелочных приборов поставить вот такую игрушку: http://www.aliexpress.com/item/new-0-28 ... 13567.html

Николай версия 2 готовится EW4FGC:) ждем его пост

[EU4DGC]

А может быть вместо двух стрелочных приборов поставить вот такую игрушку: http://www.aliexpress.com/item/new-0-28 ... 13567.html

Это конечно вариант. Почему именно я отказался от цифрового V/A?
Все банально. Я имел с ними дело. Со своим коллегой мы поставили на небольшой поток зарядные устройства для АКБ.
И все бы хорошо, но есть но. Вольтаж они показывают нормально и практически нет погрешности, да и амперы при зарядке тоже. Тут у нас родилась идея применить его вместо разбитого сдвоенного прибора в заводском блоке питания.
И что бы вы думали. Вольтаж показывает правильно, а амперы с увеличением тока в геометрической прогрессии показывает не верно. Погрешность не помню но значительная. Детально стали разбираться, как оказалось модули клепаются одни и те же только для выбора другого предела V/A нужно запаять/удалить соответствующий резистор и само собой добавить шунт.
Теоретически мне вообще без разницы были бы приборы на лицевой панели БП, т.к. в моем трансивере напряжение питания показывается и соответственно по падению напряжения можно было бы судить о увеличении тока. Но вот так закрутилось у меня в голове, так я задумал свой "конструксьён". Да и стрелки приборов не так раздражают периферическое зрение. И исторически привык к стрелочным приборам, и более отчетливо воспринимаю КЗ и превышение допустимого значения тока.

Все выше сказанное, является лишь моим мнением и не претендует на абсолютную правильность и точность. Тем более проект выкладывался как Open Source. Возможны изменения и дополнения.

[EW4C]

Николай версия 2 готовится EW4FGC:) ждем его пост

Да какая там вторая версия )))
Вот что заказал: http://www.aliexpress.com/item/2in1-DC- ... 49563.html

[EU2TT]

Николай версия 2 готовится EW4FGC:) ждем его пост

Да какая там вторая версия )))
Вот что заказал: http://www.aliexpress.com/item/2in1-DC- ... 49563.html

С шунтом - правильное решение. Часто они шунтом не комплектуют, и приходится покупать шунт за дополнительные деньги + почтовые расходы.

[EU4LA]

Произведена замена

[EU4FM]

Произведена замена

ИМХО вольтаж может отображаться и в цифровом виде, а ток как то предпочтительней в аналоговом (стрелкой).
П. С. расскажите подробнее что за БП.

[EU2TT]

Долго рыл интернет в поисках мощных и недорогих цифровых амперметров.
То цена хороша, но шунт отдельный докупать - и уже получается дорого, то с шунтом, но еще дороже.
И нарыл завод-производитель, который самые оптимальные варианты продает - http://www.aliexpress.com/item/0-56-Dig ... 27609.html до 50А уже с шунтом - по моему просто сказка. Их можно калибровать, к тому же.
Заказал один лот, по приезду отпишусь. У них с 24 января по 6 февраля новогодние праздники, т.ч. если кто-то хочет заказать, не дожидаясь отчета - поторопитесь.

[EW4VX]

Току маловато,но для проверки самоделок тоже неплохо всунуть.

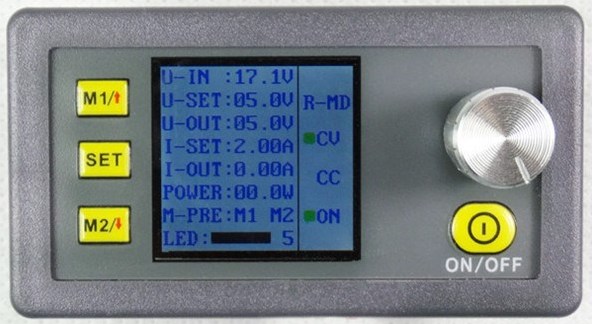

http://www.aliexpress.com/item/DP20V2A- ... 5.html?s=p

[EW4C]

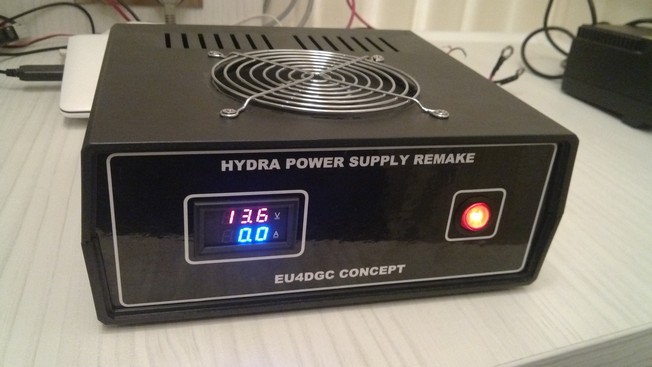

Наконец-таки окультурил БП.

[EU4DGC]

Дима Молодец. Здорово вышло. Про концепт прикольно получилось.
Ну что, я думаю пора открывать свою маленькую фирму и делать конкуренцию китайцам.

[EW4BPC]

Ну вот и я закончил сборку данной конструкции. С момента зарождения идеи до финиша прошло 2,5 месяца. Это потому что вся комплектуха неспешно добиралась к нам из Китая почтой. В Беларуси приобретены только корпус и куллер.
За идею спасибо EU4DGC. За консультации и практическую помощь в сборке выражаю благодарность EW4DW и EW4DX.
Сразу оговорюсь, что склонностей к аппликации у меня небыло еще с детского сада, поэтому на вид лицевая и задняя панель не очень. Но на работоспособность это никак не влияет .

[EU4DGC]

Вот это здорово.
Молоток наше дело живет и процветает. Видел видео как работает на лямпочках.
Честно, Саша, подсмотрел у тебя,как более грамотно (технически) подписывать разъемы питания.
Буду использовать твои наработки в последующих разроботках.
Конструкция очень понравилась. Понравилось, что ты пошел своим путем в создании лицевых панелей.
Ну и долгой и плодотворной работы, твоей конструкции.
И главное. Ведь всегда есть поле для модернизаций и усовершенствований.

[EW4C]

Процесс идет, дело живет !!!
Молодцом!
Виталик, EW4FTC, твой ход !

[EW4RF]

Паша и Дима а как же вольтметры в Ваших трансиверах? показания блока питания и трансивера совпадают? Вопросов нет проект простой и рабочий:).

[EU4DGC]

Паша и Дима а как же вольтметры в Ваших трансиверах? показания блока питания и трансивера совпадают? Вопросов нет проект простой и рабочий:).

Естественно совпадают. Ну в пару сотых конечно различие есть (0,01 пример).
Проект конечно не самый сложный, но пожалуй и не из простых. Все таки элемент творчества присутствует и если руки не из одного места, то все получится.
Вот мы уже ждем не дождемся когда ты выложишь свои проекты.
По моему я уже с штук 10 насчитал, а мот и больше. И все скажем так не наше баловство, а серьезные радиолюбительские проекты, нужные в нашем хобби.
